Standard at Smart 8S BMS wiring tutorial
Kunin ang 12 series at 12 parallel 18650 na battery pack bilang isang halimbawa

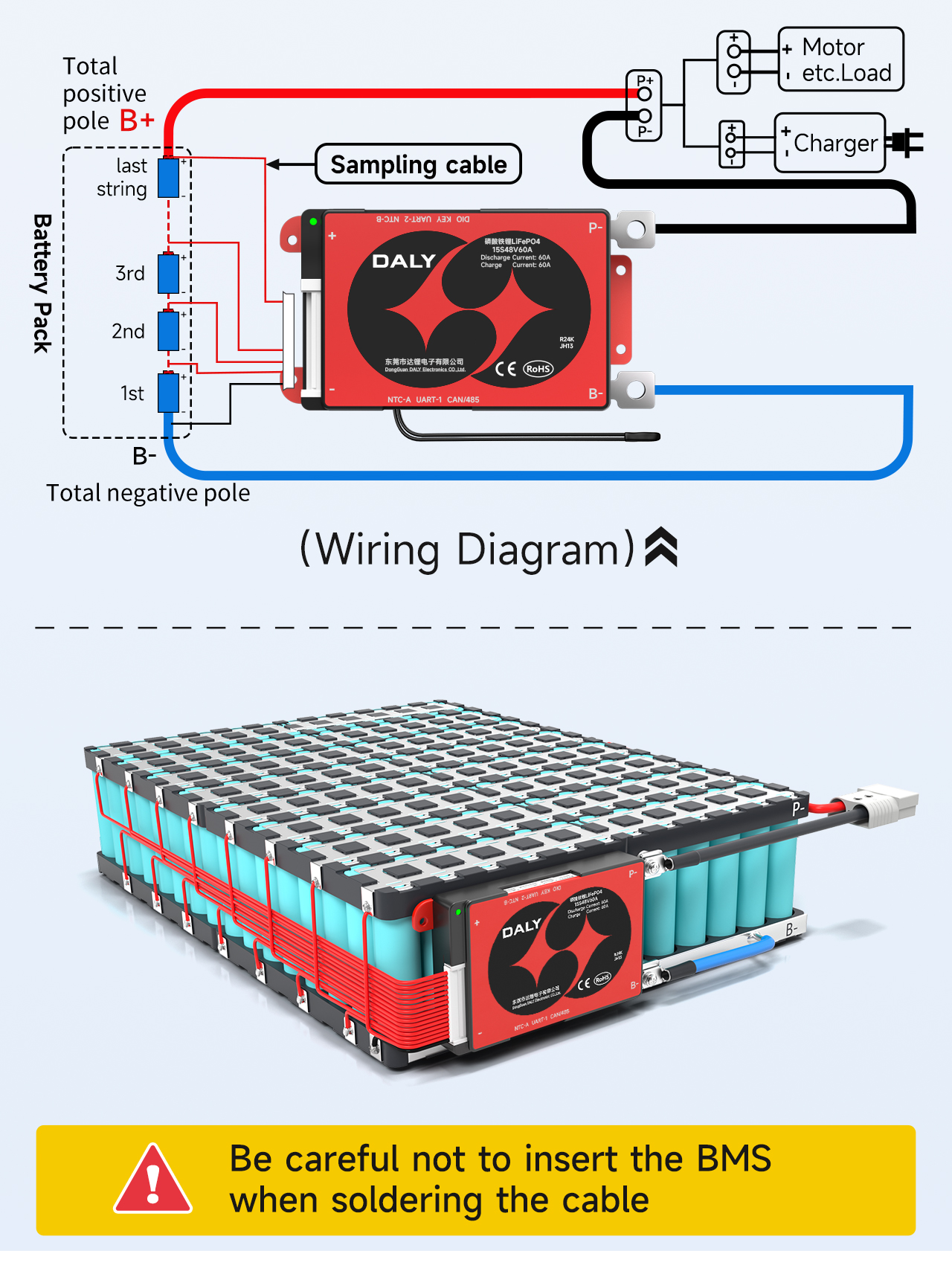

Mag-ingat na huwag ipasok ang protective board kapag naghihinang ng cable
Ⅰ. Markahan ang pagkakasunud-sunod ng mga linya ng sampling

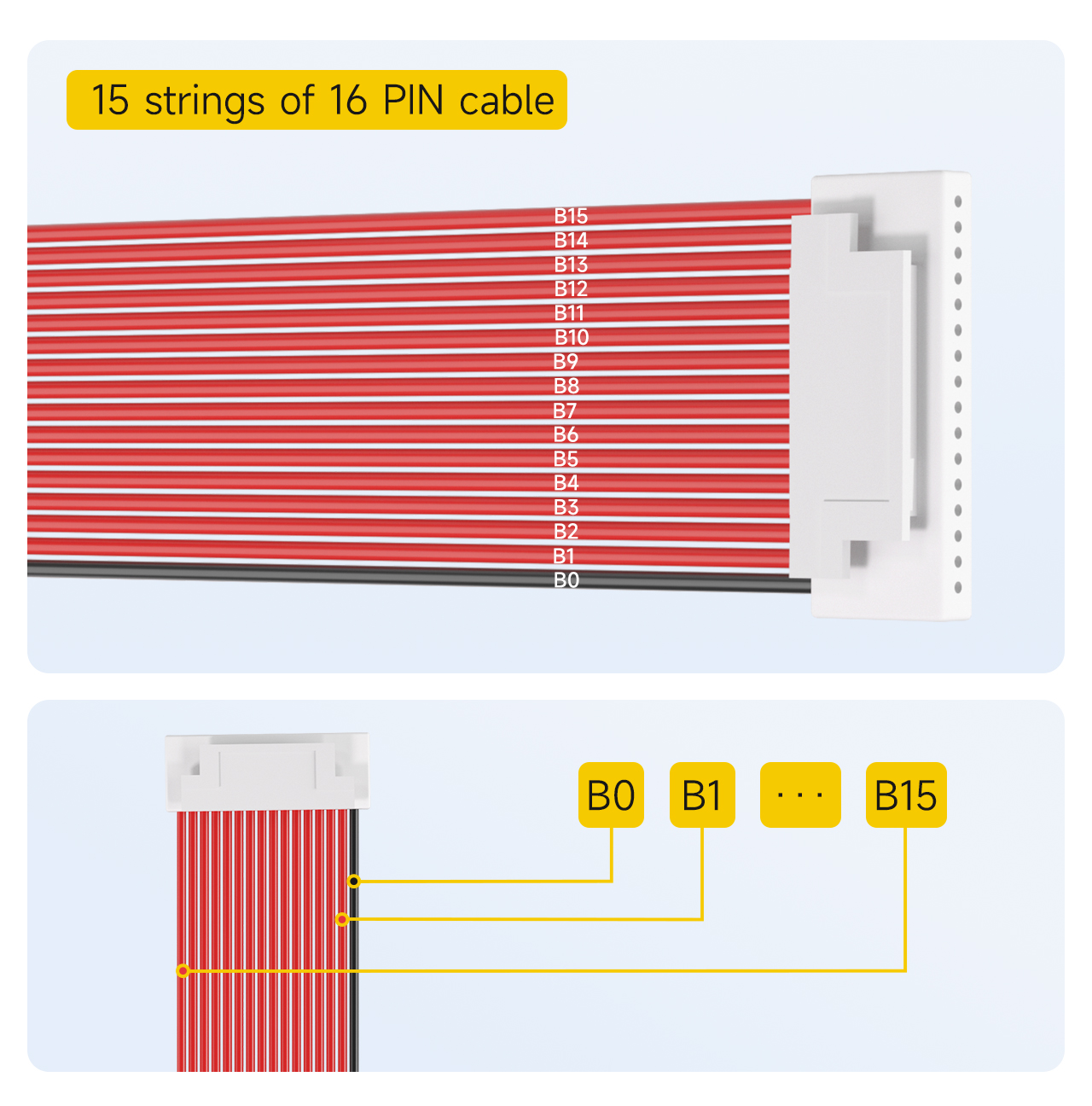

12 mga string ng13PIN cable
Tandaan: Ang default na sampling cable para sa12-string proteksyon board configuration ay13PIN.
Markahan ang itim na cable bilang B0.
Ang unang pulang cable sa tabi ng itim na cable ay minarkahan bilang B1
(at iba pa, minarkahan ng sunud-sunod)
Hanggang sa huling pulang cable, na minarkahan bilang B12.
Ⅱ. Markahan ang pagkakasunud-sunod ng mga punto ng welding ng baterya

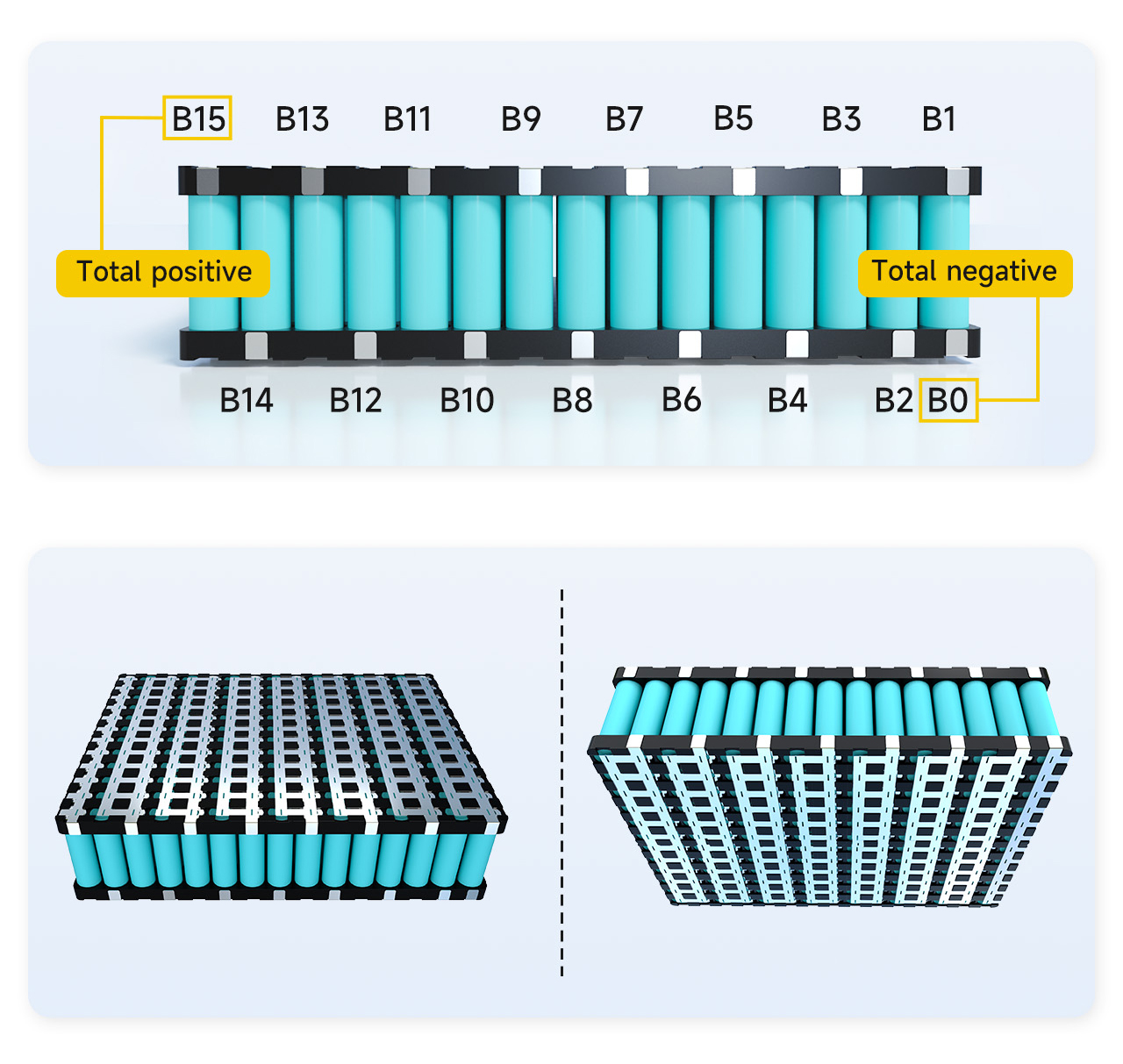

Hanapin ang posisyon ng kaukulang welding point ng cable, markahan muna ang posisyon ng kaukulang punto sa baterya
1. Ang kabuuang negatibong poste ng battery pack ay minarkahan bilang B0
2. Ang koneksyon sa pagitan ng positibong poste ng unang string ng mga baterya at ang negatibong poste ng pangalawang string ng mga baterya ay minarkahan bilang B1
3. Ang koneksyon sa pagitan ng positibong poste ng ikalawang string ng mga baterya at ang negatibong poste ng ikatlong string ng mga baterya ay minarkahan bilang B2
... (at iba pa)
12.Ang koneksyon sa pagitan ng positibong poste ng11ika string ng baterya at ang negatibong poste ng12ang string ng baterya ay minarkahan bilang B11.
13. Ang positibong elektrod ng ika-12 string ng baterya ay minarkahan bilang B12.
Tandaan: Dahil ang battery pack ay may kabuuang 12 string, B12 din ang kabuuang positive pole ng battery pack.Kung ang B12 ay hindi ang kabuuang positibong yugto ng battery pack, pinatutunayan nito na mali ang pagkakasunod-sunod ng pagmamarka, at dapat itong suriin at markahan muli.
Ⅲ. Paghihinang at mga kable

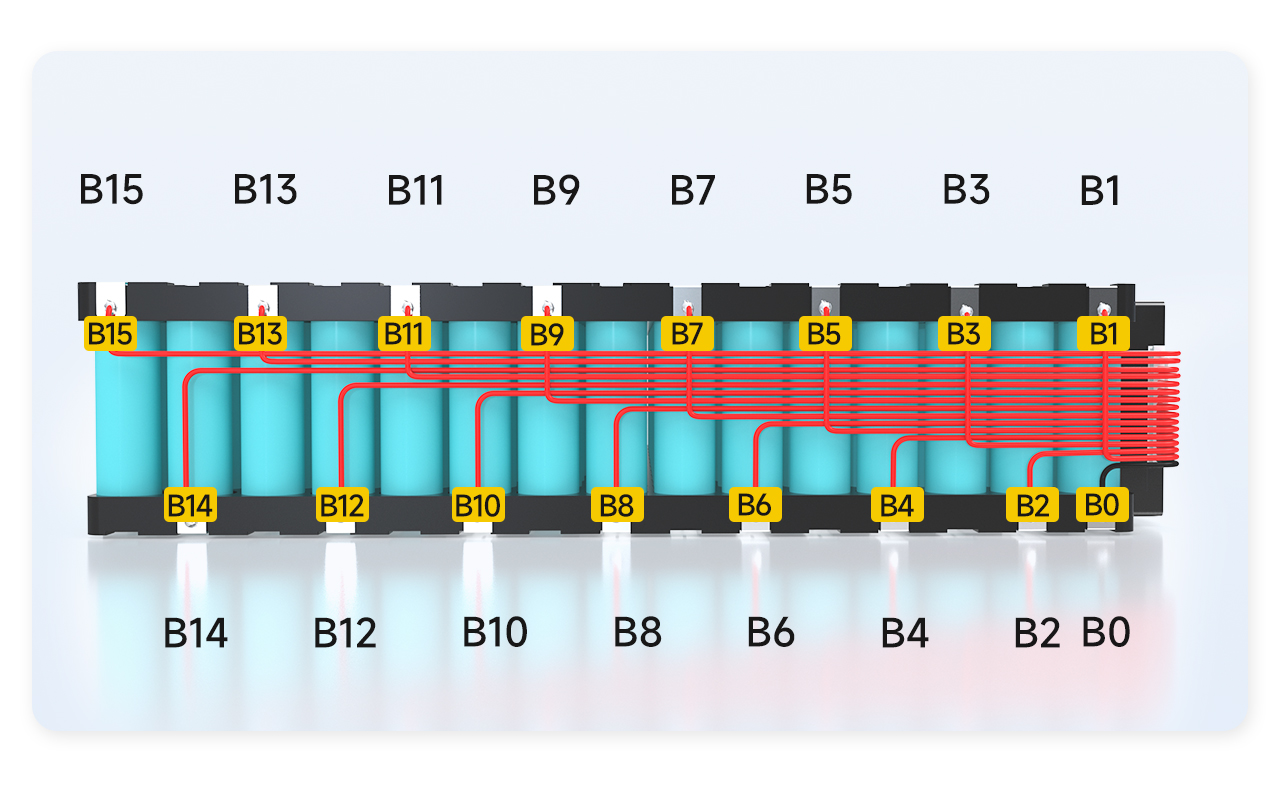

1. Ang B0 ng cable ay ibinebenta sa B0 na posisyon ng baterya.
2. Ang cable B1 ay ibinebenta sa B1 na posisyon ng baterya.
... (at iba pa, hinang sa pagkakasunud-sunod)
13. Ang cable B12 ay ibinebenta sa B12 na posisyon ng baterya.
Ⅳ. Ang boltahe ng pagtuklas

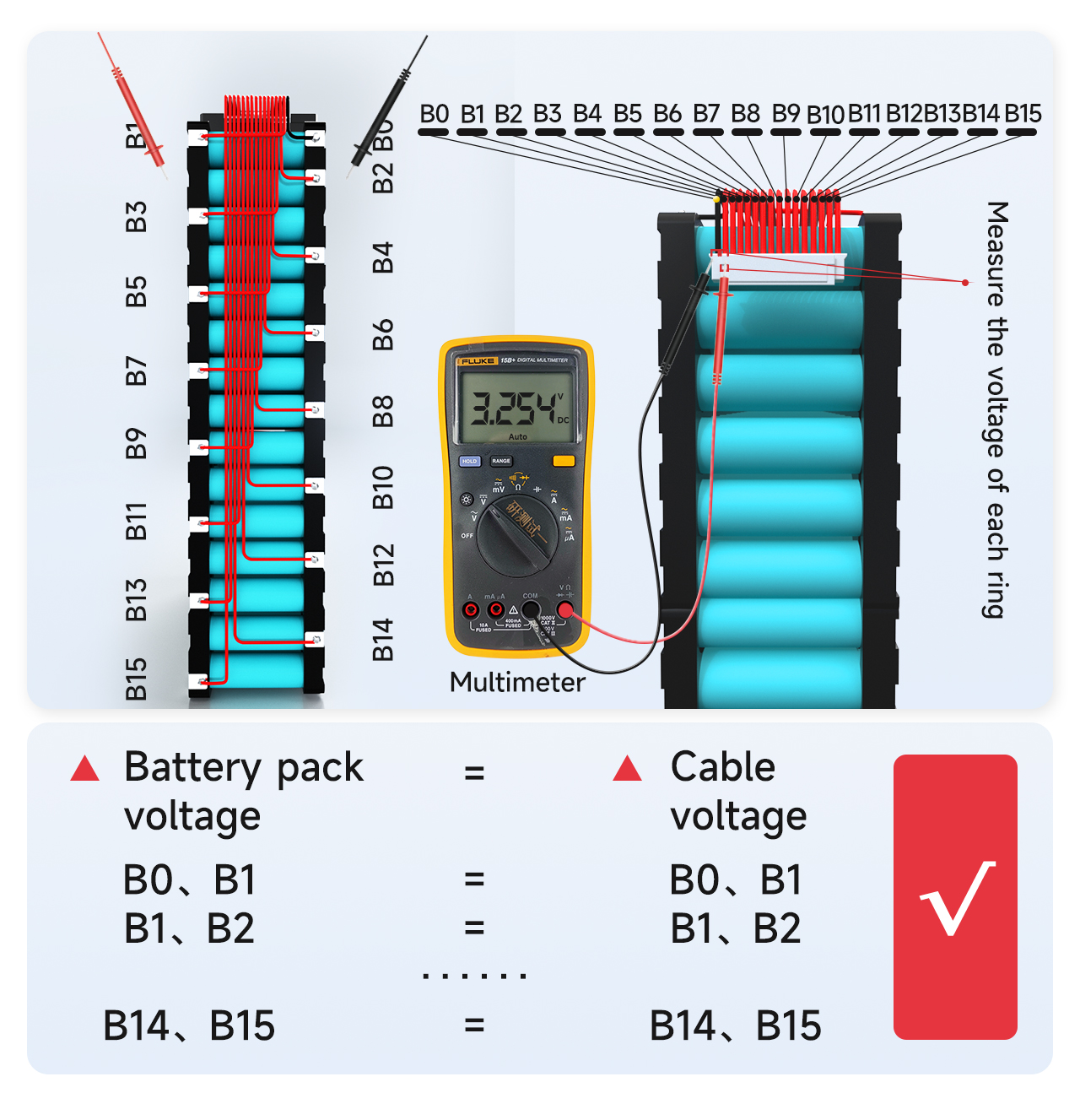

Sukatin ang boltahe sa pagitan ng mga katabing cable gamit ang isang multimeter upang kumpirmahin na ang tamang boltahe ay nakolekta ng mga cable.
1. Sukatin kung ang boltahe ng cable B0 hanggang B1 ay katumbas ng boltahe ng battery pack B0 hanggang B1.Kung ito ay pantay, ito ay nagpapatunay na ang koleksyon ng boltahe ay tama.Kung hindi, ito ay nagpapatunay na ang linya ng koleksyon ay mahinang hinangin, at ang cable ay kailangang muling welded.Sa pamamagitan ng pagkakatulad, sukatin kung ang mga boltahe ng iba pang mga string ay nakolekta nang tama.
2. Ang pagkakaiba ng boltahe ng bawat string ay hindi dapat lumampas sa 1V.Kung lumampas ito sa 1V, nangangahulugan ito na may problema sa mga kable, at kailangan mong ulitin ang nakaraang hakbang para sa pagtuklas.
Ⅴ. Pagtuklas ng kalidad ng proteksyon board
!Laging siguraduhin na ang tamang boltahe ay nakita bago isaksak ang proteksyon board!

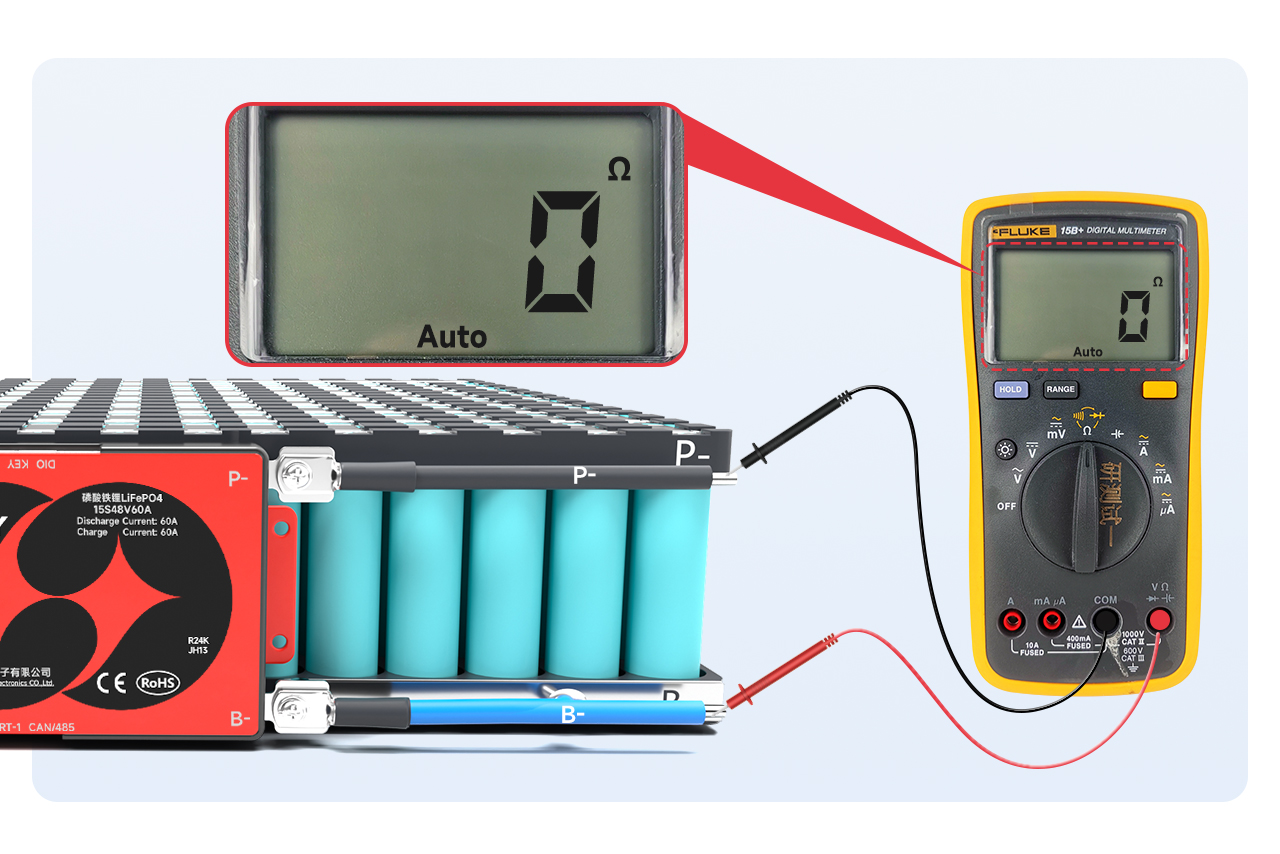

I-adjust ang multimeter sa internal resistance level at sukatin ang internal resistance sa pagitan ng B- at P-.Kung ang panloob na pagtutol ay konektado, ito ay nagpapatunay na ang proteksyon board ay mabuti.
Tandaan: Maaari mong hatulan ang pagpapadaloy sa pamamagitan ng pagtingin sa halaga ng panloob na pagtutol.Ang halaga ng panloob na pagtutol ay 0Ω, na nangangahulugang pagpapadaloy.Dahil sa error ng multimeter, sa pangkalahatan ay mas mababa sa 10Ω ay nangangahulugan ng pagpapadaloy;maaari mo ring ayusin ang multimeter sa buzzer.Isang tunog ng beep ang maririnig.
Paunawa:
1. Kailangang bigyang-pansin ng protective board na may soft switch ang pagpapadaloy ng switch kapag sarado ang switch.
2. Kung ang protection board ay hindi nagsasagawa, mangyaring ihinto ang susunod na hakbang at makipag-ugnayan sa sales staff para sa pagproseso.
Ⅵ. Ikonekta ang linya ng output

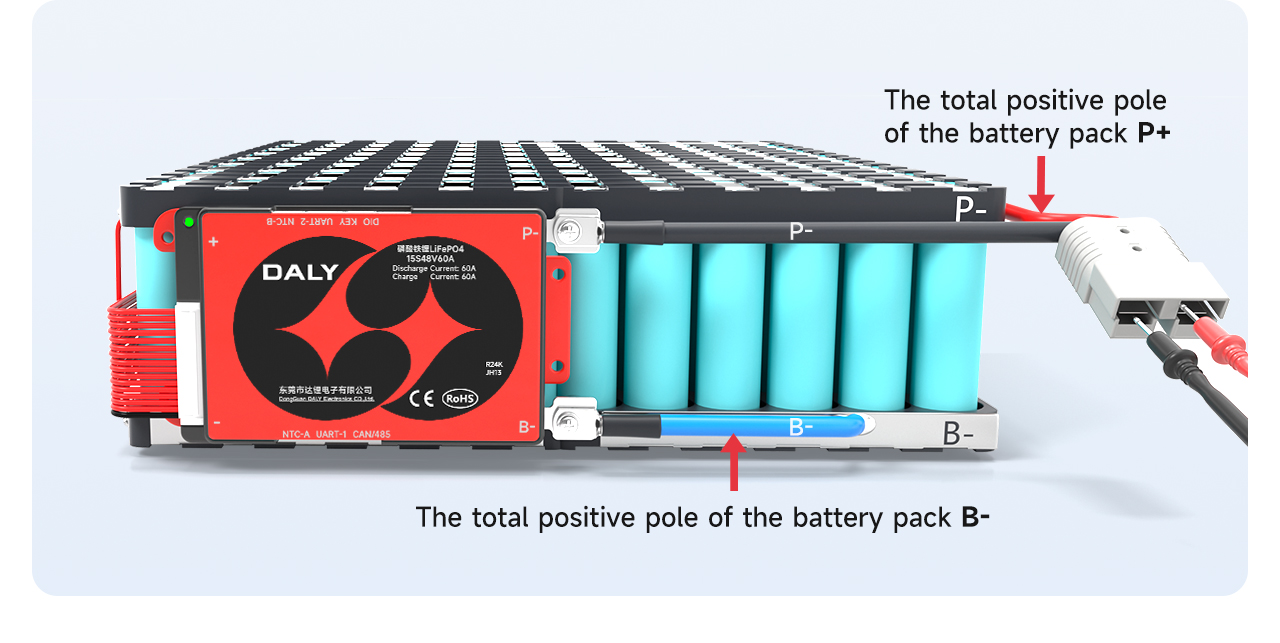

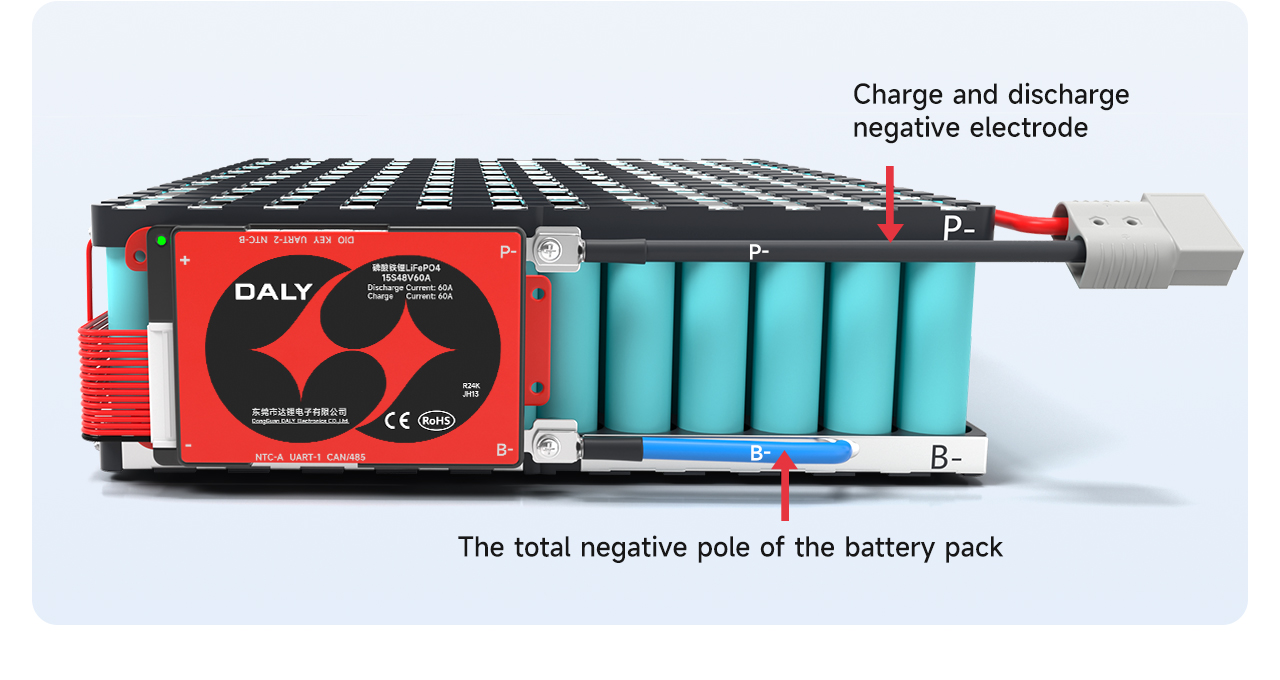

Pagkatapos matiyak na normal ang protection board, ihinang ang asul na B- wire sa protection board sa kabuuang negatibong B- ng battery pack.Ang P-line sa protection board ay ibinebenta sa negatibong poste ng charge at discharge.
Pagkatapos ng hinang, suriin kung ang boltahe ng overprotection board ay pare-pareho sa boltahe ng baterya.
I-detect ang over-board na boltahe: (B-, P+) boltahe = (P-, P+) boltahe
Ang positibong poste ng pag-charge at pagdiskarga ay direktang konektado sa kabuuang positibong poste ng pack ng baterya.
Tandaan: Ang charging port at discharge port ng split protection board ay pinaghihiwalay, at ang dagdag na C-line (karaniwang ipinapahiwatig ng dilaw) ay kailangang konektado sa negatibong poste ng charger;ang P-line ay konektado sa negatibong poste ng discharge.

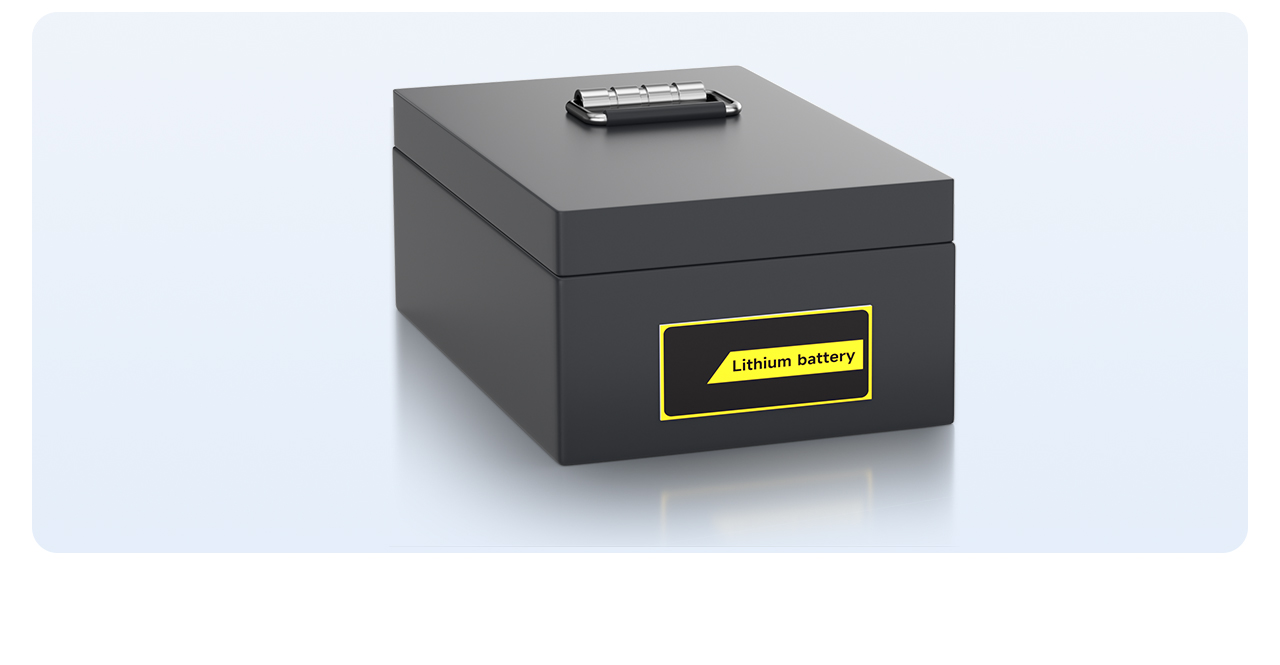

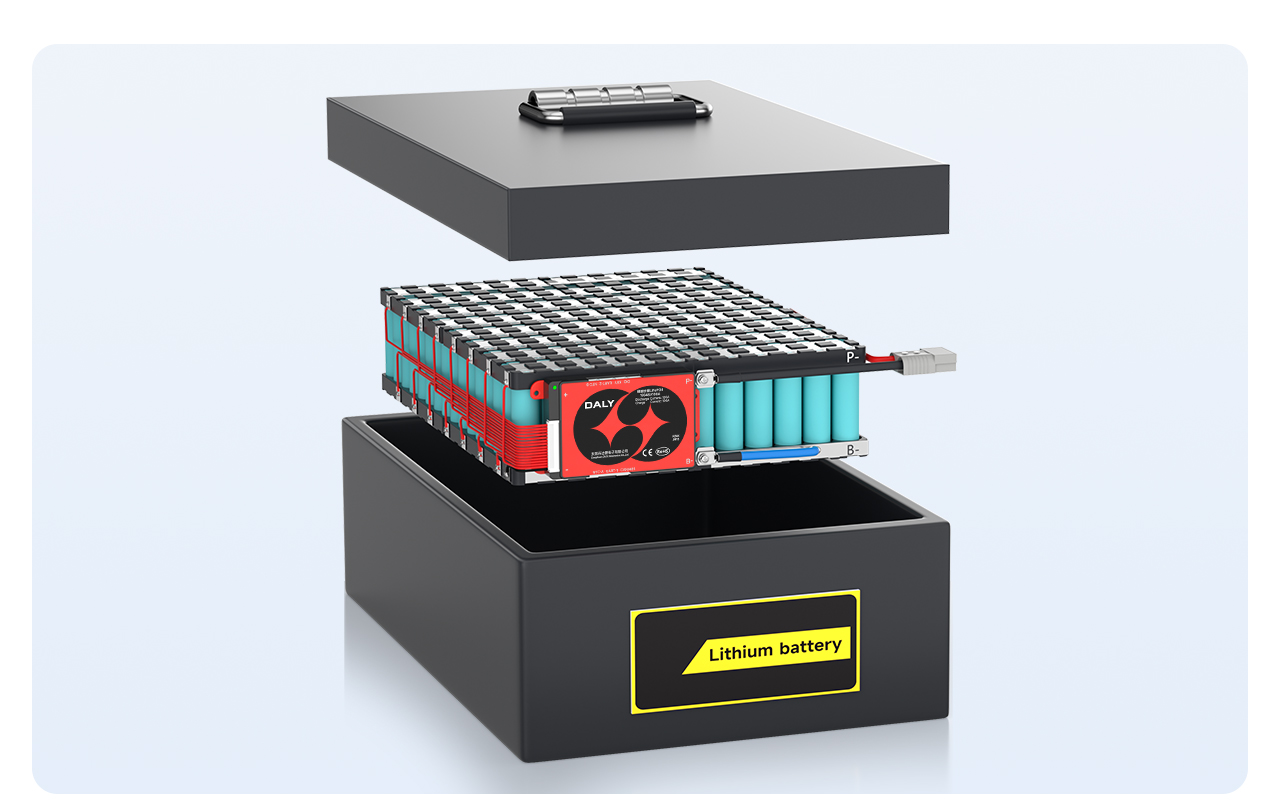

Panghuli, ilagay ang battery pack sa loob ng battery box, at isang tapos na battery pack ay binuo
