Pamantayan at Smart 7s BMS Wiring Tutorial
Kumuha ng isang 7S12P18650 Battery Pack bilang isang halimbawa

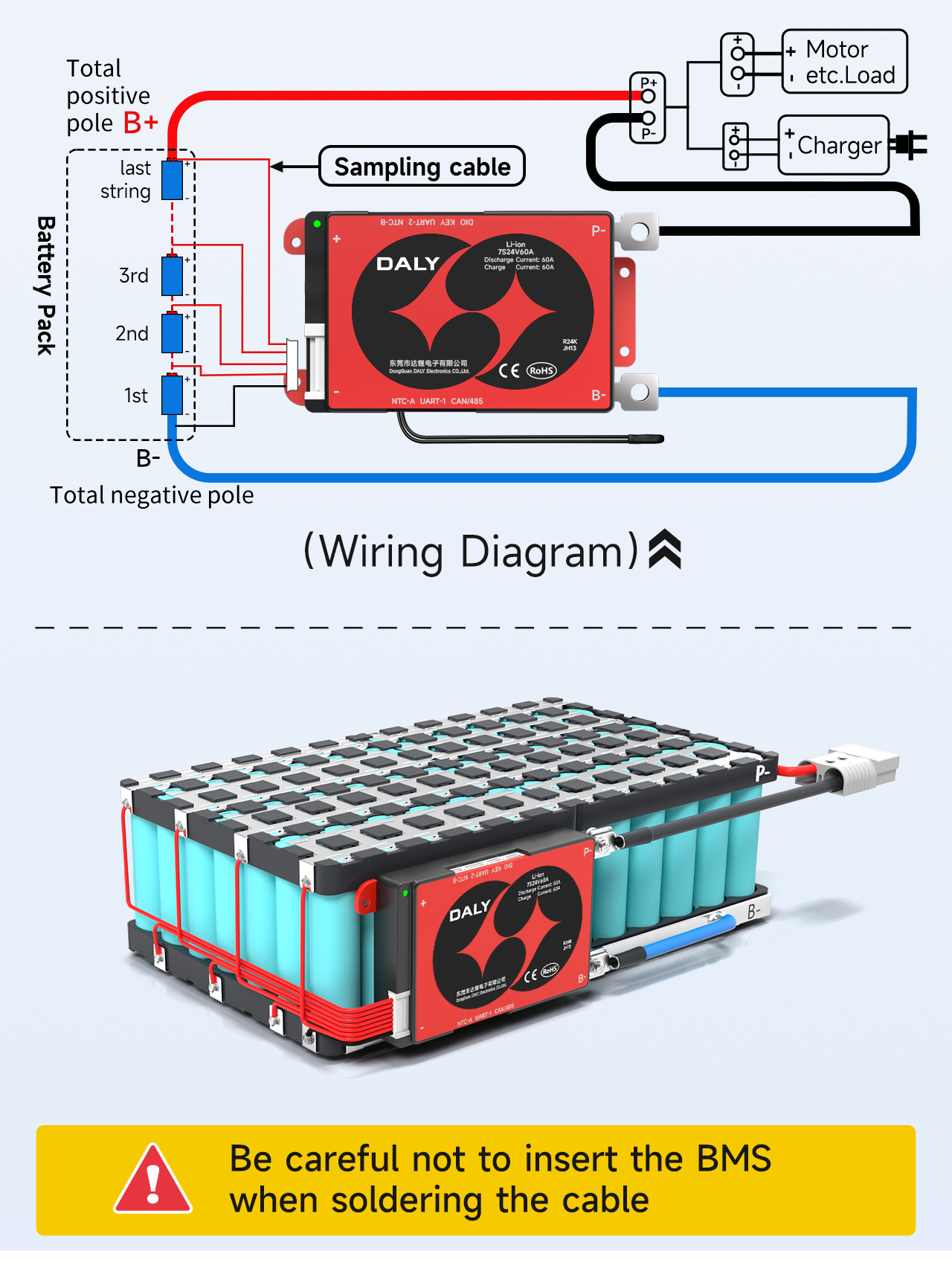

Mag -ingat na huwag ipasok ang proteksiyon na board kapag hinihintulutan ang cable.

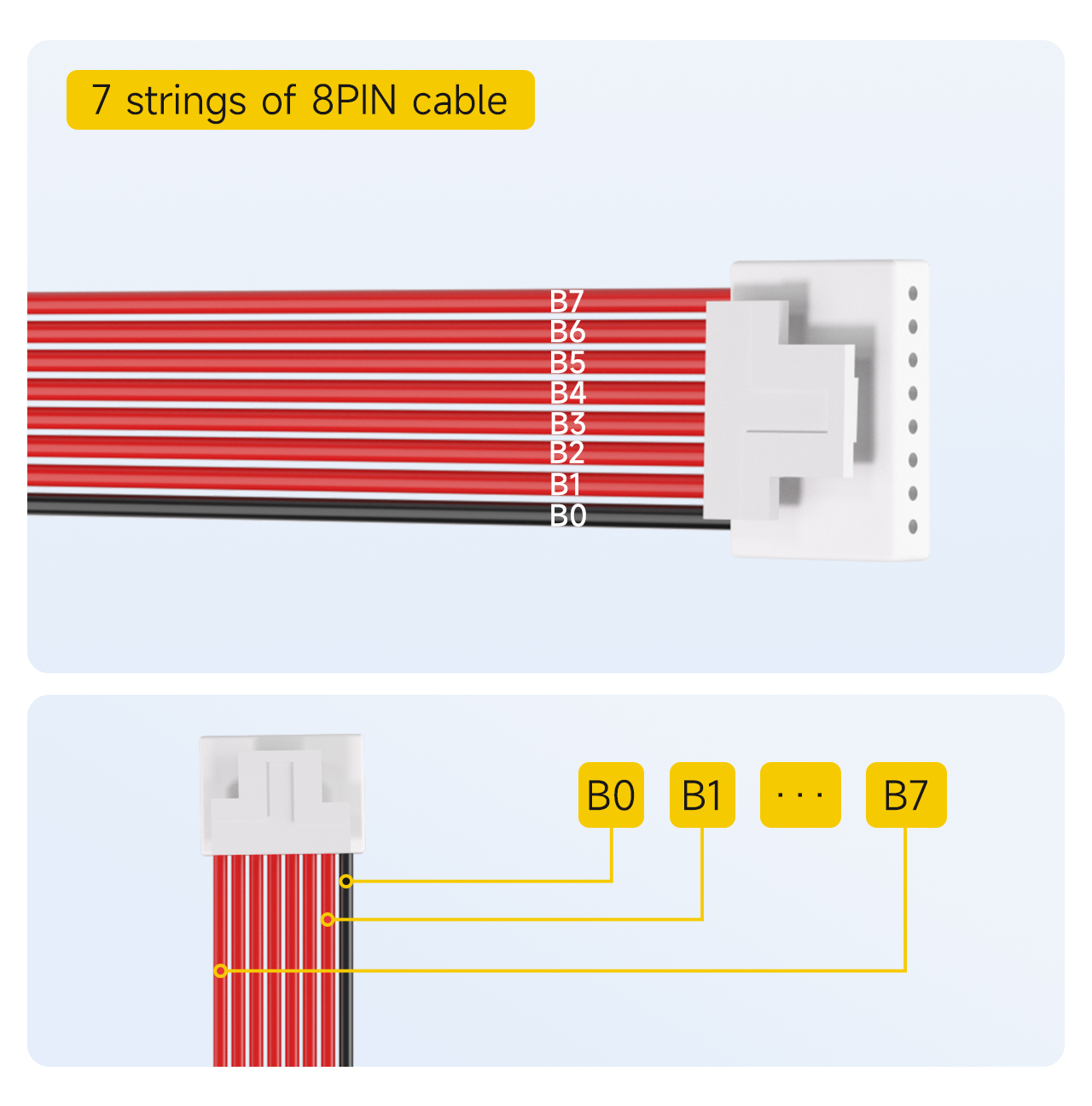

Ⅰ. Markahan ang pagkakasunud -sunod ng mga linya ng sampling
7s bms na may8Pin cable
Tandaan: Ang default na sampling cable para sa7-String Protection Board Configuration ay8Pin.
1. Markahan ang itim na cable bilang B0.
2. Ang unang pulang cable sa tabi ng itim na cable ay minarkahan bilang B1.
... (at iba pa, minarkahan nang sunud -sunod)
8. Hanggang sa huling pulang cable, minarkahan bilang b7.

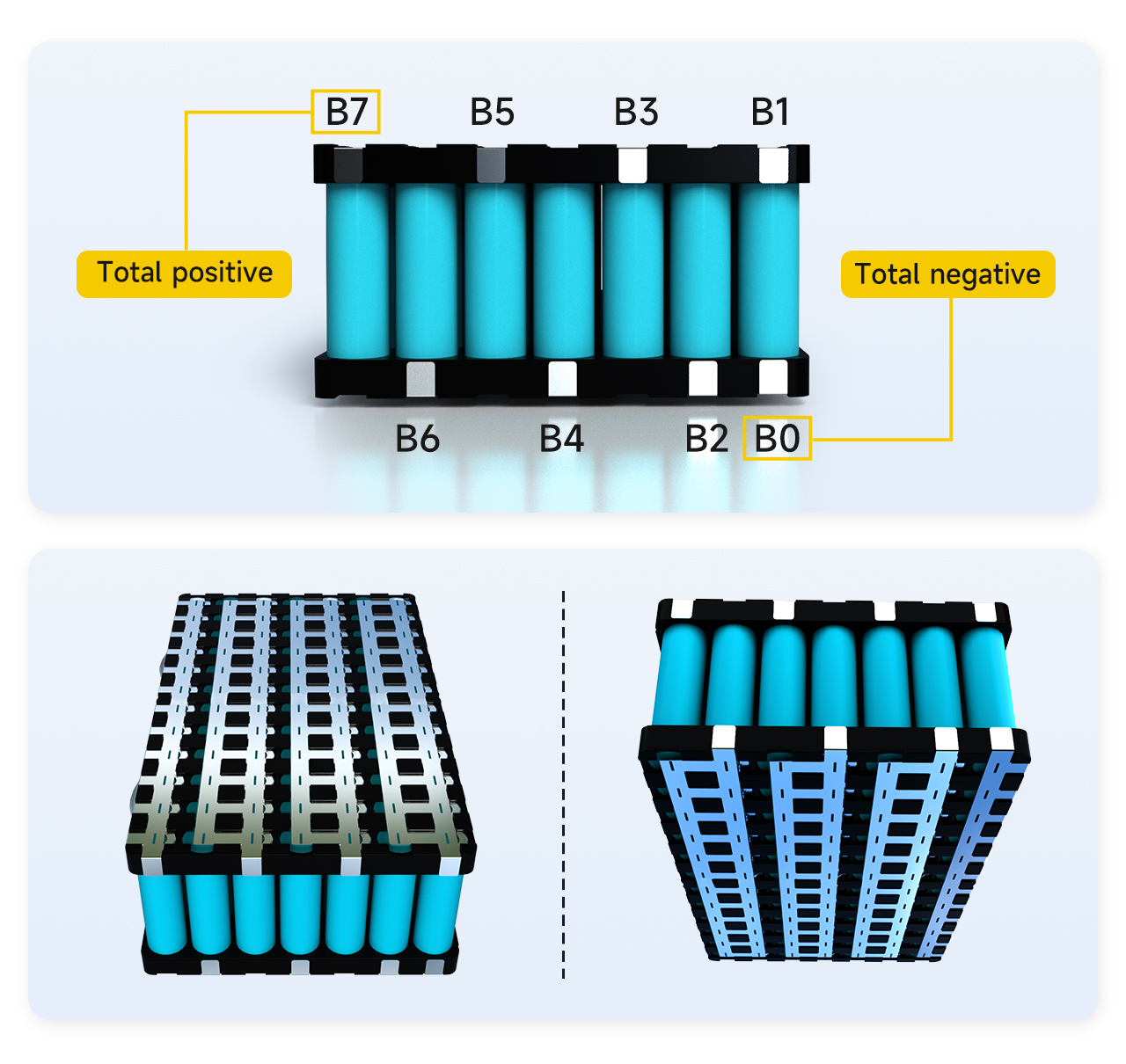

Ⅱ.Markahan ang pagkakasunud -sunod ng mga puntos ng welding ng baterya
Hanapin ang posisyon ng kaukulang punto ng welding ng cable, una markahan ang posisyon ng kaukulang punto sa baterya.
1. Ang kabuuang negatibong poste ng pack ng baterya ay minarkahan bilang B0.
2. Ang koneksyon sa pagitan ng positibong poste ng unang string ng mga baterya at ang negatibong poste ng pangalawang string ng mga baterya ay minarkahan bilang B1.
3. Ang koneksyon sa pagitan ng positibong poste ng pangalawang string ng mga baterya at ang negatibong poste ng ikatlong string ng mga baterya ay minarkahan bilang B2.
... (at iba pa)
7. Ang koneksyon sa pagitan ng positibong poste ng6th baterya string at ang negatibong poste ng7Ang string ng baterya ay minarkahan bilang b6.
8. Ang positibong elektrod ng ika -7 na string ng baterya ay minarkahan bilang B7.
Tandaan: Dahil ang baterya pack ay may kabuuang 7 mga string, ang B7 ay din ang kabuuang positibong poste ng baterya pack. Kung ang B7 ay hindi ang kabuuang positibong yugto ng pack ng baterya, pinatunayan nito na mali ang pagkakasunud -sunod ng pagmamarka, at dapat itong suriin at minarkahan muli.

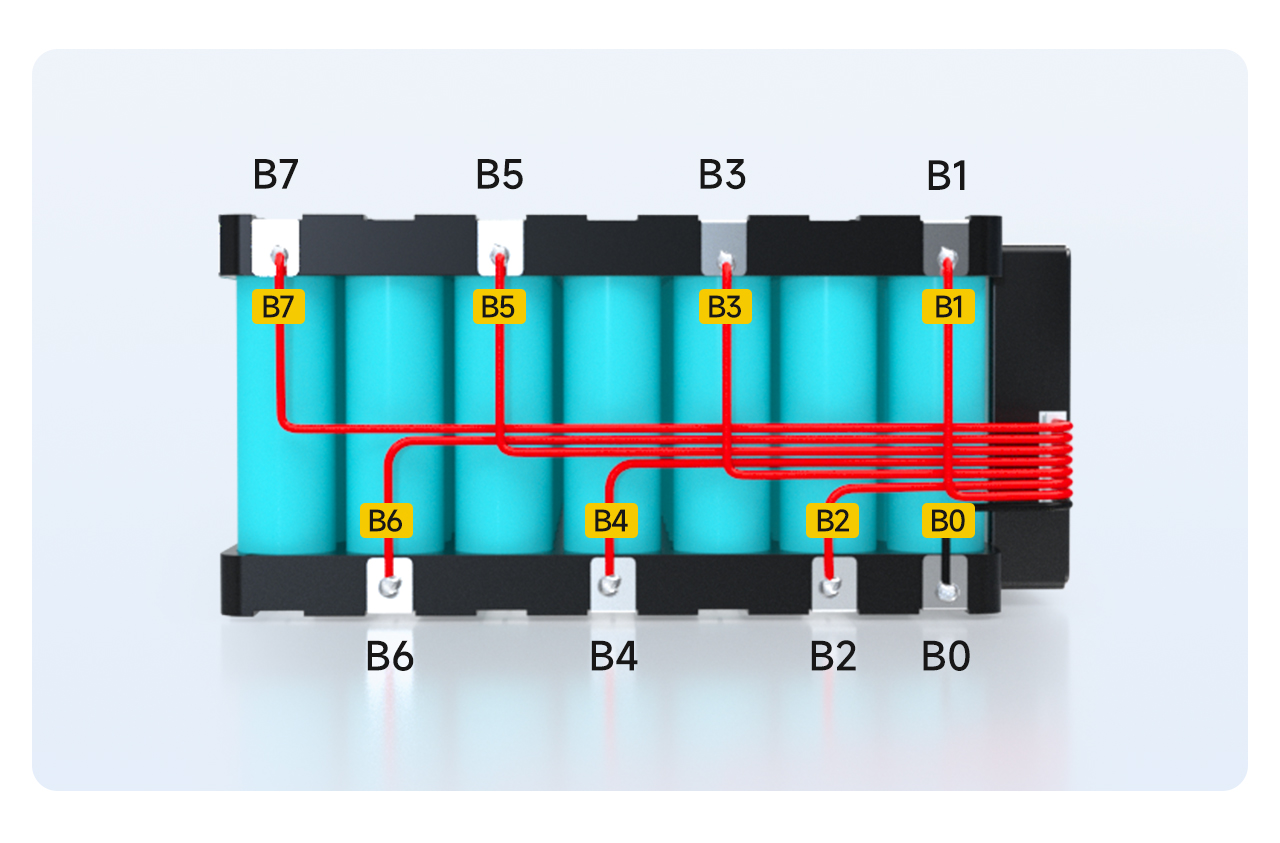

Ⅲ.Paghihinang at mga kable
1. Ang B0 ng cable ay ibinebenta sa posisyon ng B0 ng baterya.
2. Ang cable B1 ay ibinebenta sa posisyon ng B1 ng baterya.
... (at iba pa, hinang sa pagkakasunud -sunod)
8. Ang cable B7 ay ibinebenta sa posisyon ng B7 ng baterya.

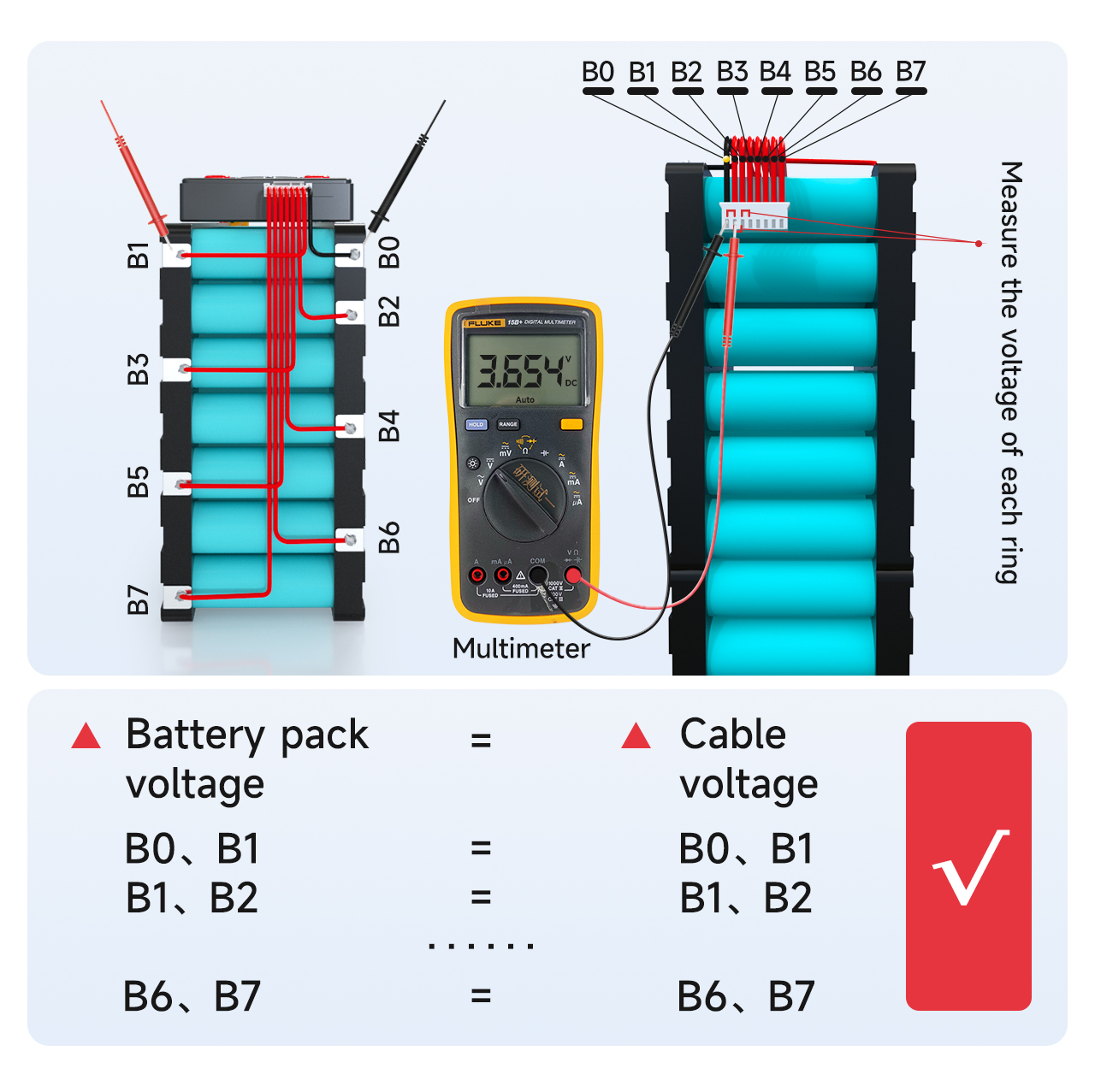

Ⅳ. Vpagtuklas ng oltage
Sukatin ang boltahe sa pagitan ng mga katabing mga cable na may isang multimeter upang kumpirmahin na ang tamang boltahe ay nakolekta ng mga cable.
Sukatin kung ang boltahe ng cable B0 hanggang B1 ay katumbas ng boltahe ng pack ng baterya B0 hanggang B1. Kung ito ay pantay, pinapatunayan na tama ang koleksyon ng boltahe. Kung hindi, pinatunayan nito na ang linya ng koleksyon ay mahina na hinang, at ang cable ay kailangang muling welded. Sa pamamagitan ng pagkakatulad, sukatin kung ang mga boltahe ng iba pang mga string ay nakolekta nang tama.
2. Ang pagkakaiba ng boltahe ng bawat string ay hindi dapat lumampas sa 1V. Kung lumampas ito sa 1V, nangangahulugan ito na may problema sa mga kable, at kailangan mong ulitin ang nakaraang hakbang para sa pagtuklas.

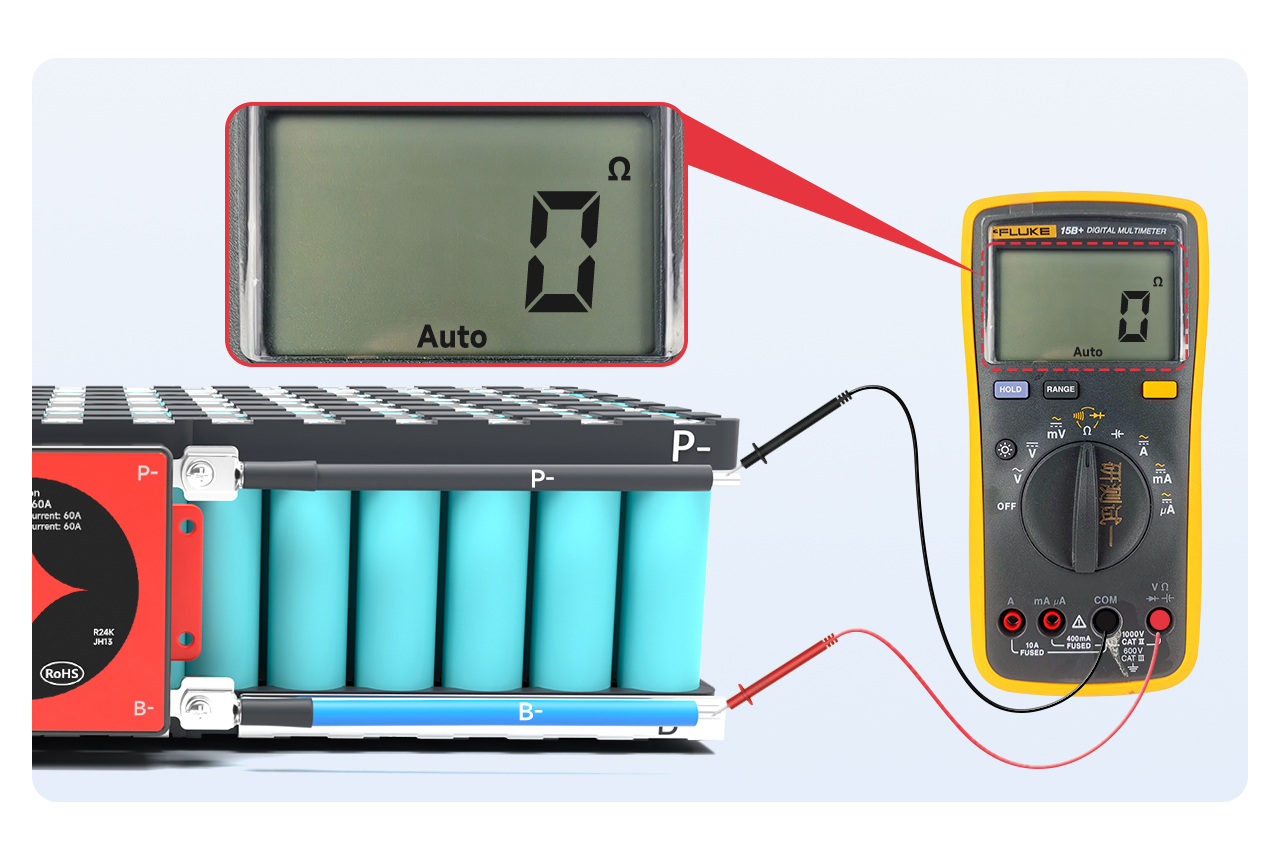

Ⅴ.PAng pagtuklas ng kalidad ng pag -ikot ng board
! Laging tiyakin na ang tamang boltahe ay napansin bago mag -plug sa board ng proteksyon!
Ayusin ang multimeter sa antas ng panloob na paglaban at sukatin ang panloob na pagtutol sa pagitan ng B- at P-. Kung ang panloob na pagtutol ay konektado, pinapatunayan nito na ang proteksyon board ay mabuti.
Tandaan: Maaari mong hatulan ang pagpapadaloy sa pamamagitan ng pagtingin sa panloob na halaga ng paglaban. Ang panloob na halaga ng paglaban ay 0Ω, na nangangahulugang pagpapadaloy. Dahil sa error ng multimeter,Karaniwan,Mas mababa sa 10mΩ ay nangangahulugang pagpapadaloy; Maaari mo ring ayusin ang multimeter sa buzzer. Ang isang tunog ng beeping ay maaaring marinig.
Tandaan:
1. Ang proteksiyon na board na may isang malambot na switch ay kailangang bigyang pansin ang pagpapadaloy ng switch kapag ang switch ay sarado.
2. Kung hindi isinasagawa ang board ng proteksyon, mangyaring itigil ang susunod na hakbang at makipag -ugnay sa mga kawani ng benta para sa pagproseso.

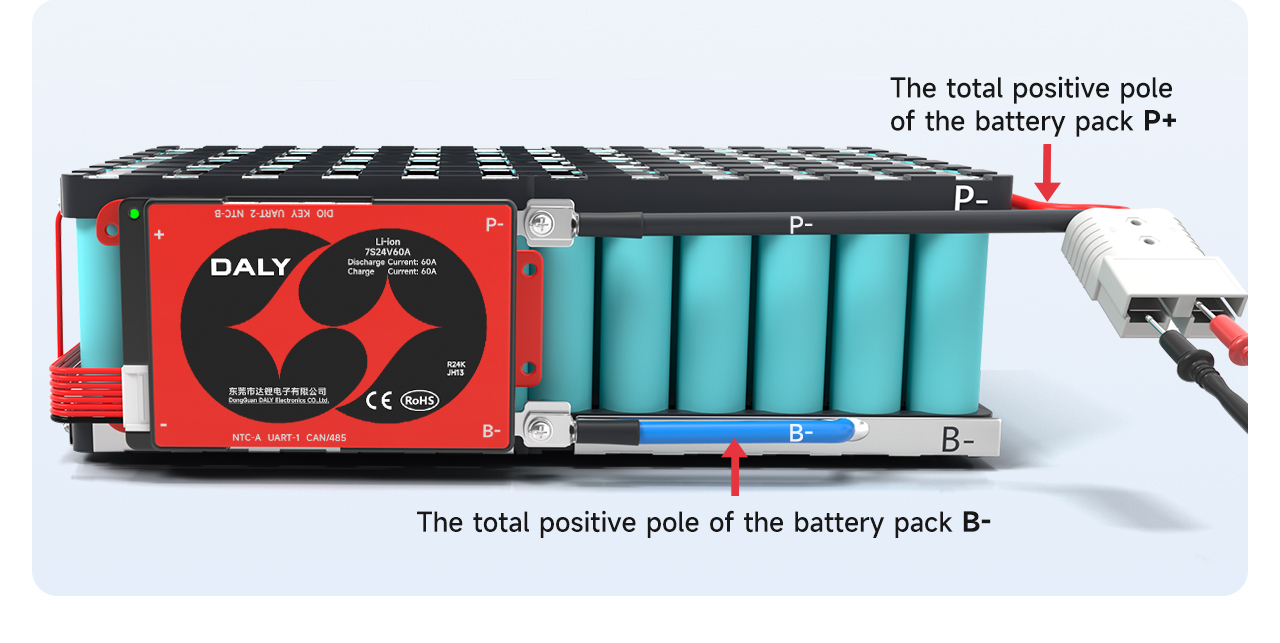

Ⅵ.Ikonekta ang linya ng output

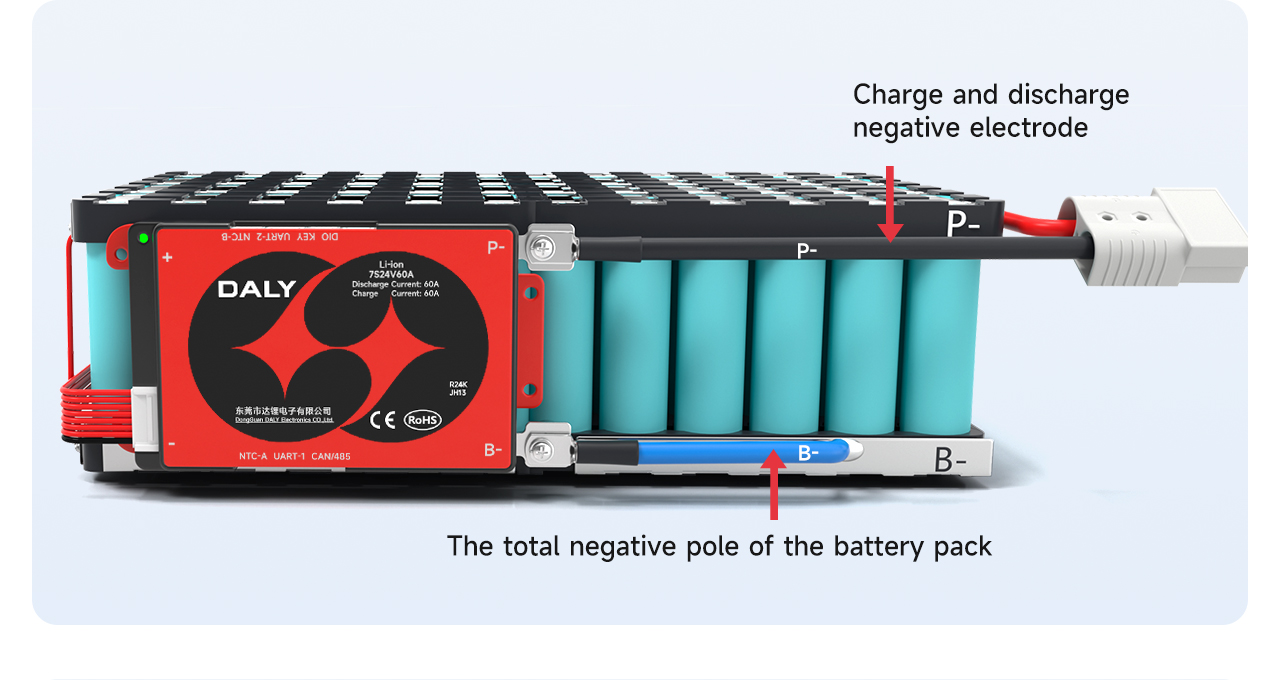

Matapos matiyak na normal ang board ng proteksyon, ibenta ang asul na B-wire sa board ng proteksyon sa kabuuang negatibong B- ng pack ng baterya. Ang p-line sa board ng proteksyon ay ibinebenta sa negatibong poste ng singil at paglabas.
Pagkatapos ng hinang, suriin kung ang boltahe ng overprotection board ay naaayon sa boltahe ng baterya.
Tandaan: Ang singilin port at paglabas port ng split protection board ay pinaghiwalay, at ang labis na C-line (karaniwang ipinahiwatig ng dilaw) ay kailangang konektado sa negatibong poste ng charger; Ang p-line ay konektado sa negatibong poste ng paglabas.

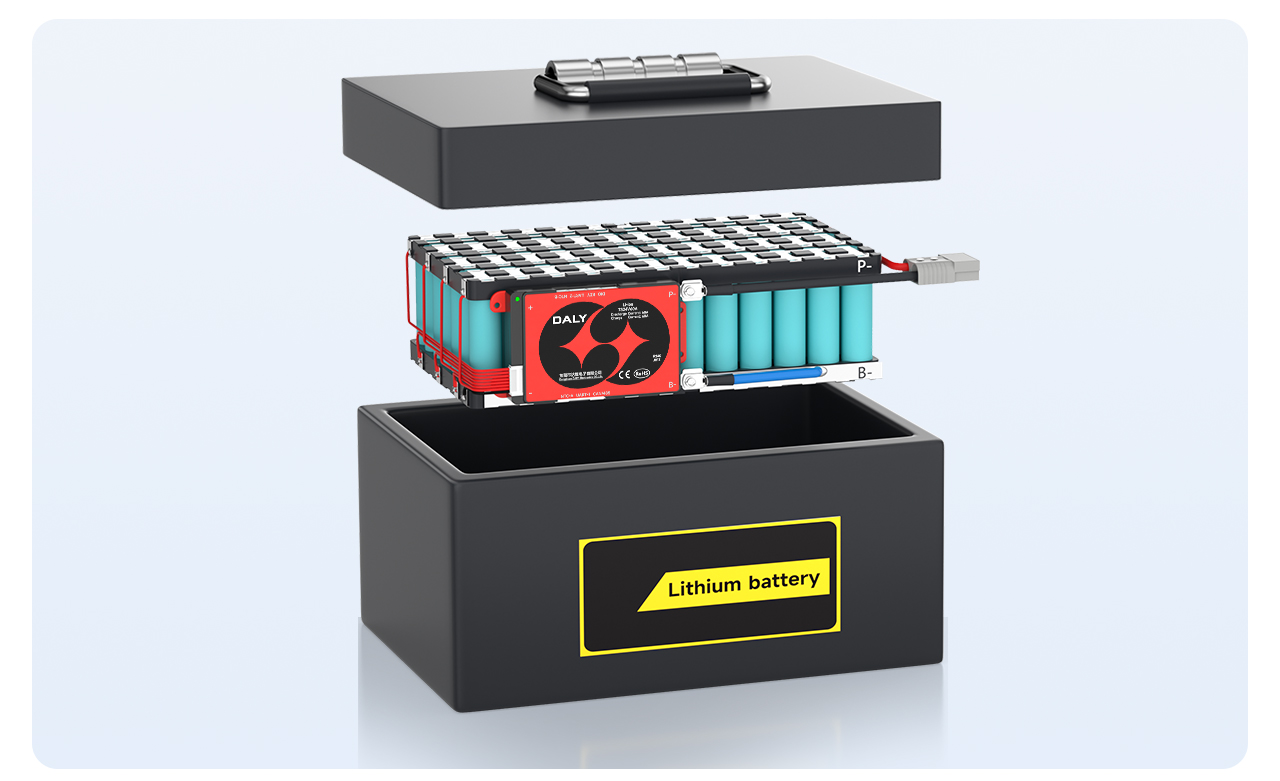

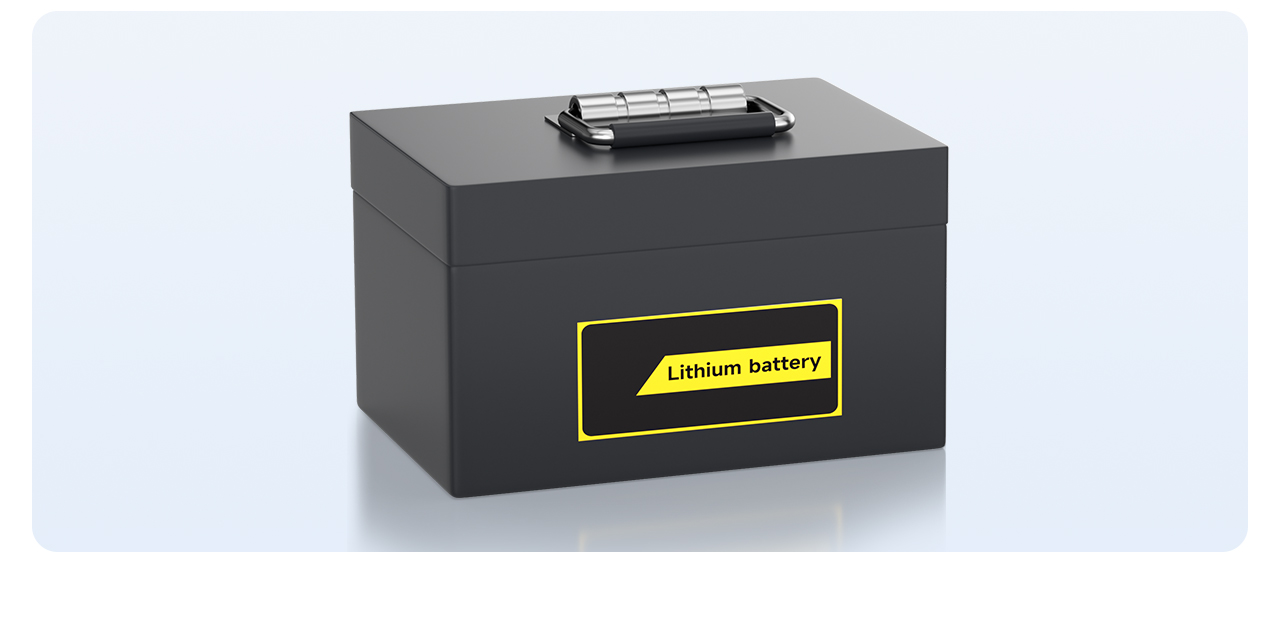

Sa wakas, ilagay ang pack ng baterya sa loob ng kahon ng baterya, at ang isang tapos na pack ng baterya ay tipunin.
