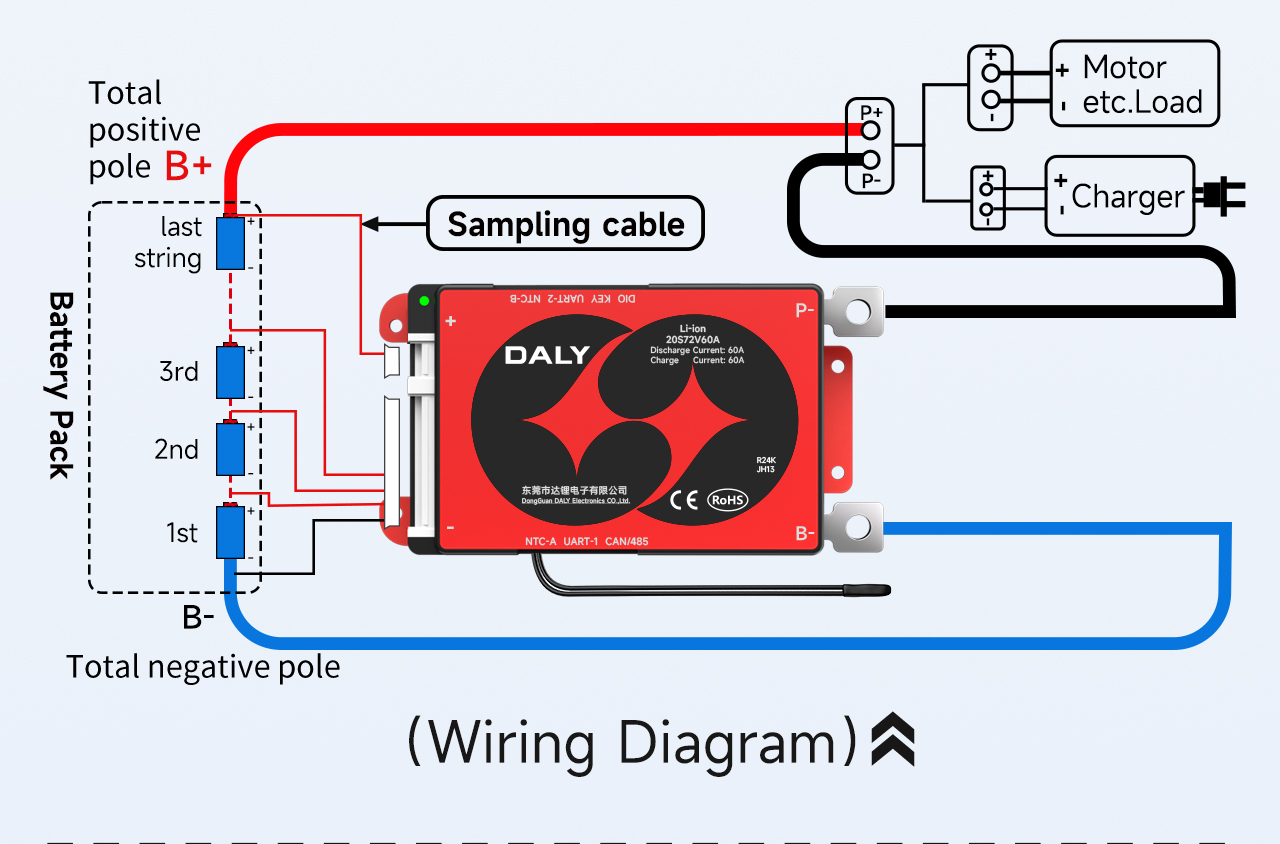

Pamantayan at Smart 8s BMS Wiring Tutorial

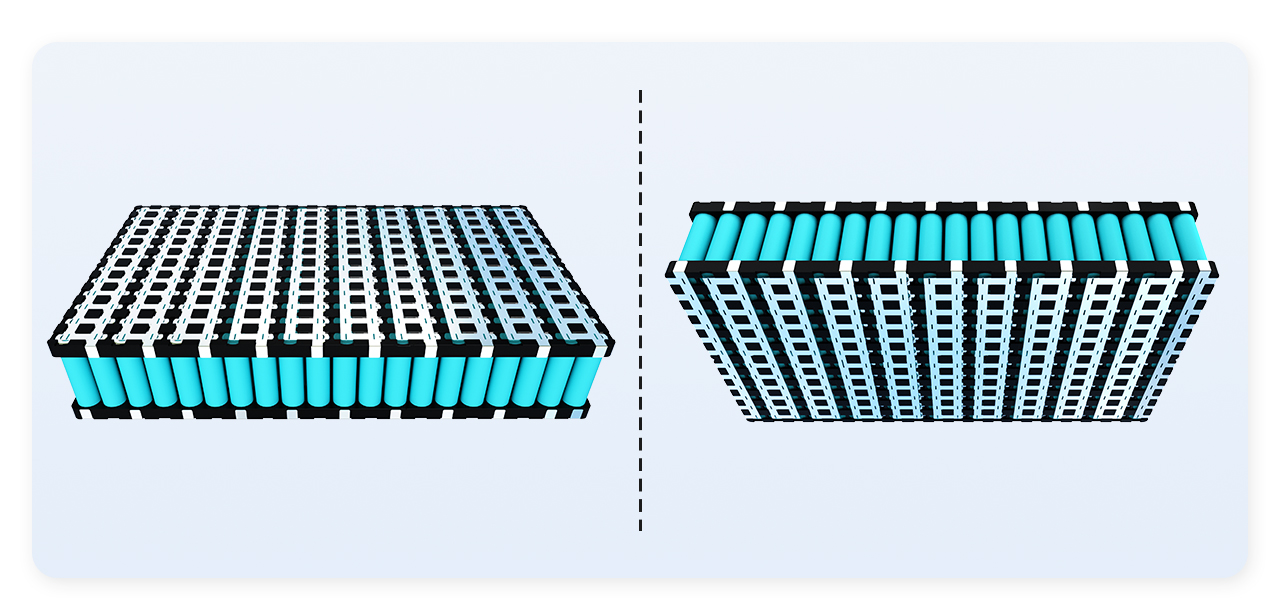

Kumuhaisang 20 serye at 12 kahanay 18650 baterya pack bilang isang halimbawa

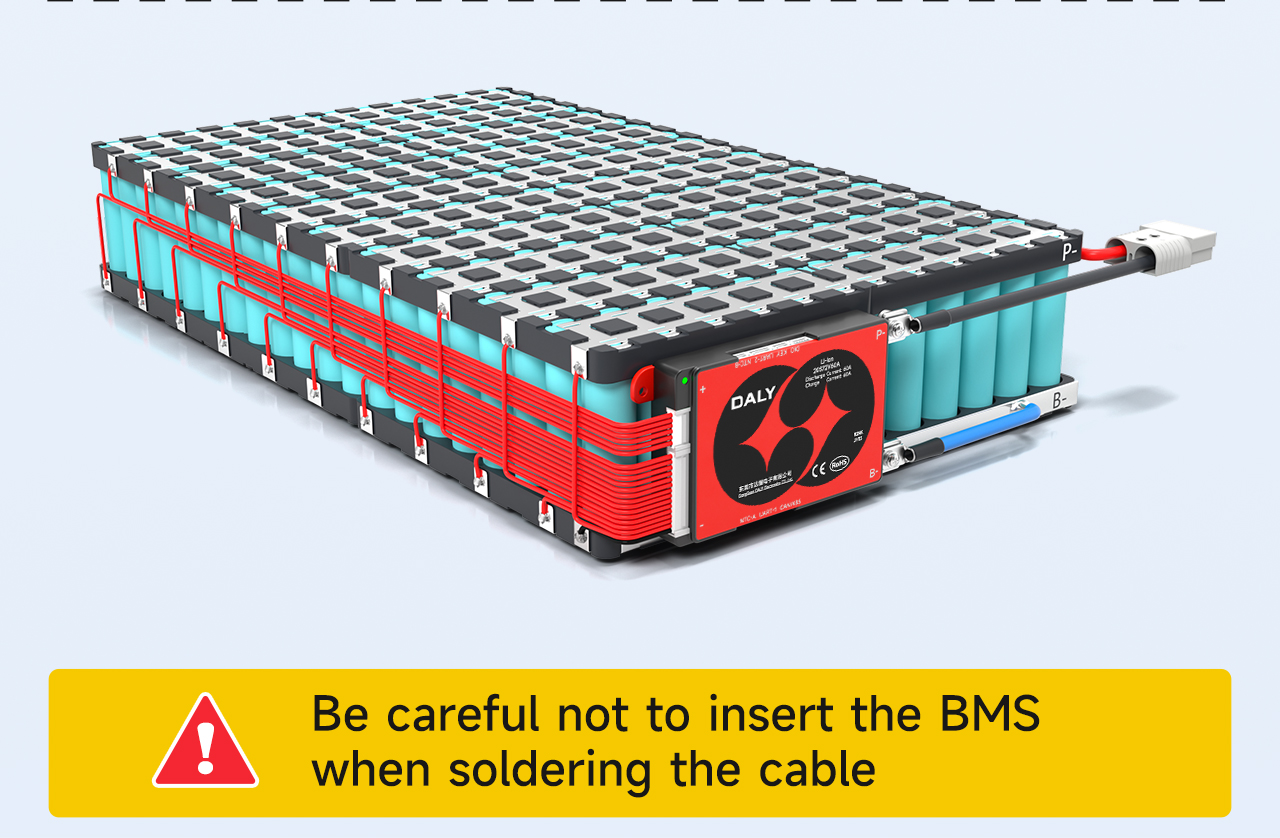

Mag -ingat na huwag ipasok ang proteksiyon na board kapag hinihintulutan ang cable

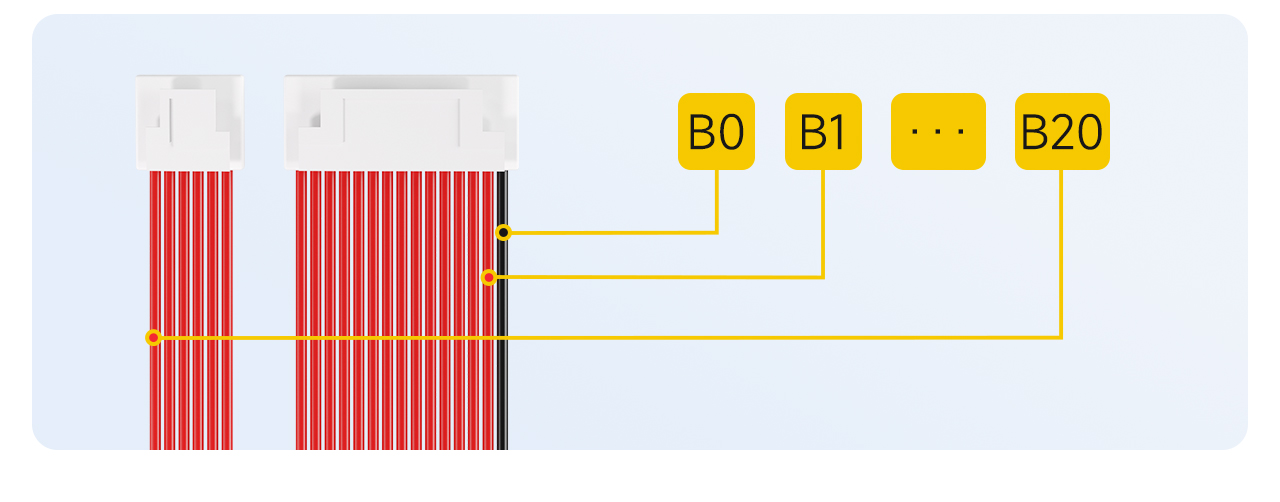

Ⅰ. Markahan ang pagkakasunud -sunod ng mga linya ng sampling

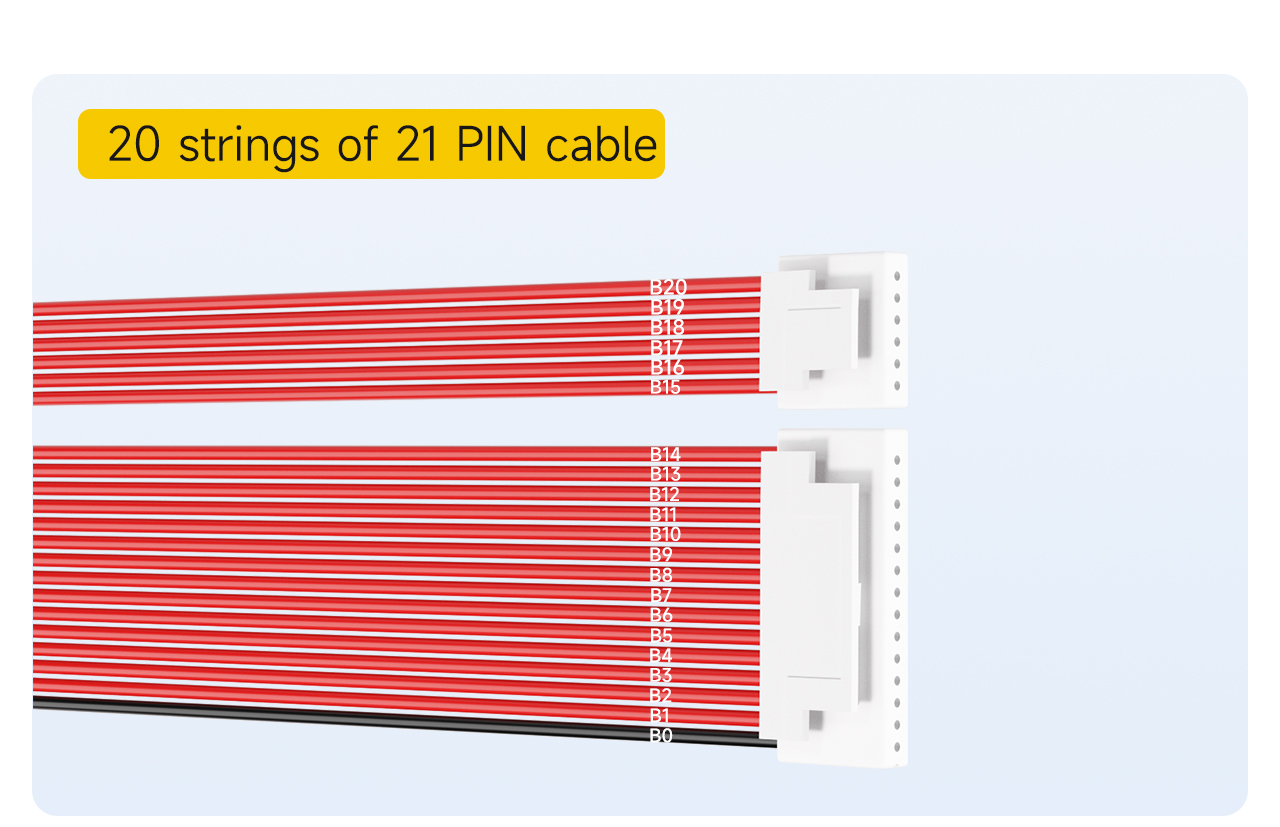

20 mga string ng21Pin cable
Tandaan: Ang default na sampling cable para sa20-String Protection Board Configuration ay21Pin.
1. Markahan ang itim na cable bilang B0.
2. Ang unang pulang cable sa tabi ng itim na cable ay minarkahan bilang B1
... (at iba pa, minarkahan nang sunud -sunod)
21. Hanggang sa huling pulang cable, minarkahan bilang b20.

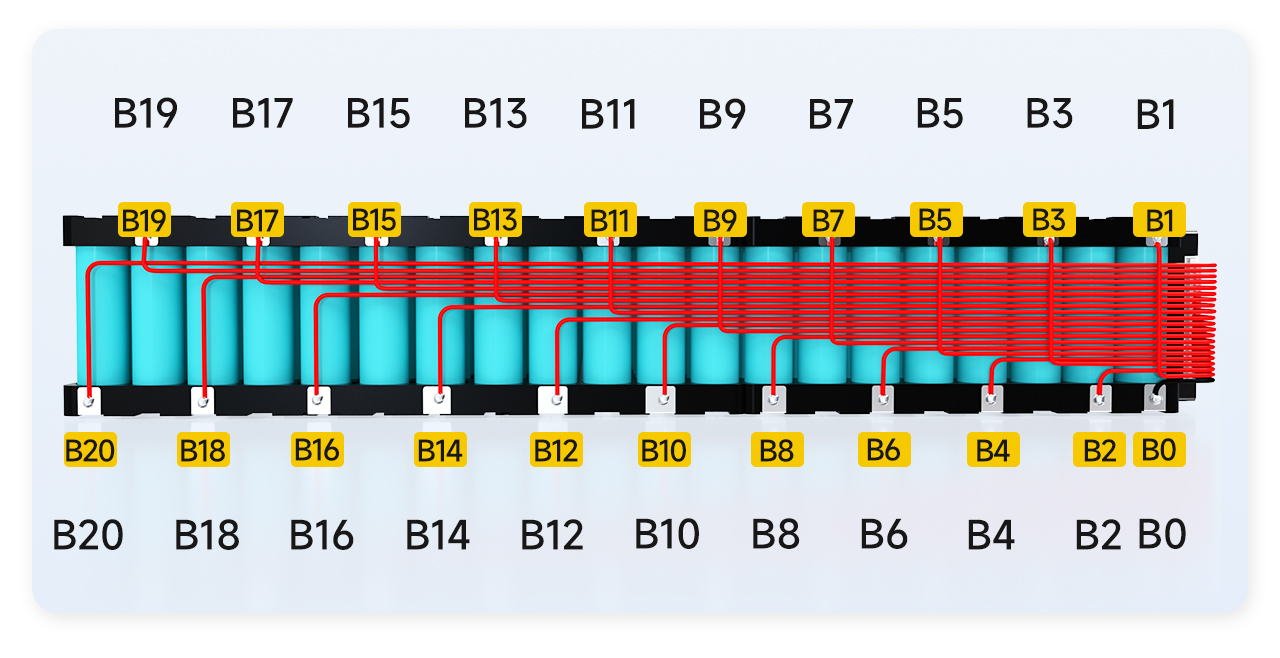

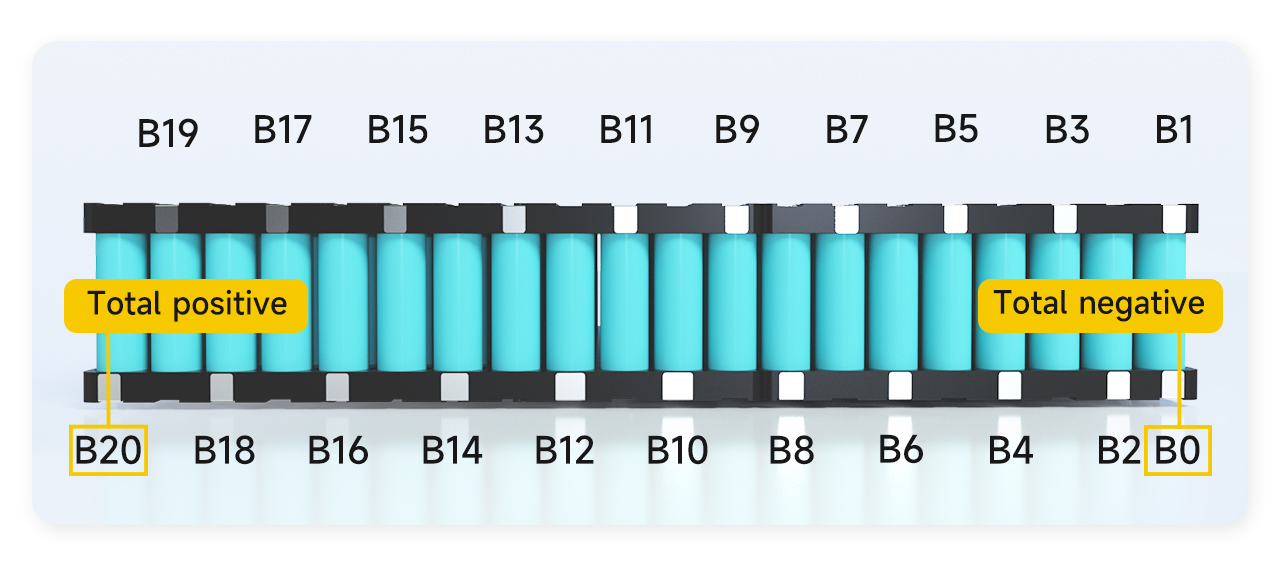

Ⅱ. Markahan ang pagkakasunud -sunod ng mga puntos ng welding ng baterya
Hanapin ang posisyon ng kaukulang punto ng welding ng cable, unang markahan ang posisyon ng kaukulang punto sa baterya
1. Ang kabuuang negatibong poste ng pack ng baterya ay minarkahan bilang B0
2. Ang koneksyon sa pagitan ng positibong poste ng unang string ng mga baterya at ang negatibong poste ng pangalawang string ng mga baterya ay minarkahan bilang B1
3. Ang koneksyon sa pagitan ng positibong poste ng pangalawang string ng mga baterya at ang negatibong poste ng ikatlong string ng mga baterya ay minarkahan bilang B2
... (at iba pa)
20. Ang koneksyon sa pagitan ng positibong poste ng19th baterya string at ang negatibong poste ng20Ang string ng baterya ay minarkahan bilang b19.
21. Ang positibong elektrod ng ika -20 na string ng baterya ay minarkahan bilang B20.
Tandaan: Dahil ang pack ng baterya ay may kabuuang 20 mga string, ang B20 din ang kabuuang positibong poste ng pack ng baterya. Kung ang B20 ay hindi ang kabuuang positibong yugto ng pack ng baterya, pinatunayan nito na mali ang pagkakasunud -sunod ng pagmamarka, at dapat itong suriin at minarkahan muli.
Ⅲ. Paghihinang at mga kable
1. Ang B0 ng cable ay ibinebenta sa posisyon ng B0 ng baterya.
2. Ang cable B1 ay ibinebenta sa posisyon ng B1 ng baterya.
... (at iba pa, hinang sa pagkakasunud -sunod)
21. Ang cable B20 ay ibinebenta sa posisyon ng B20 ng baterya.
Ⅳ. Boltahe ng pagtuklas

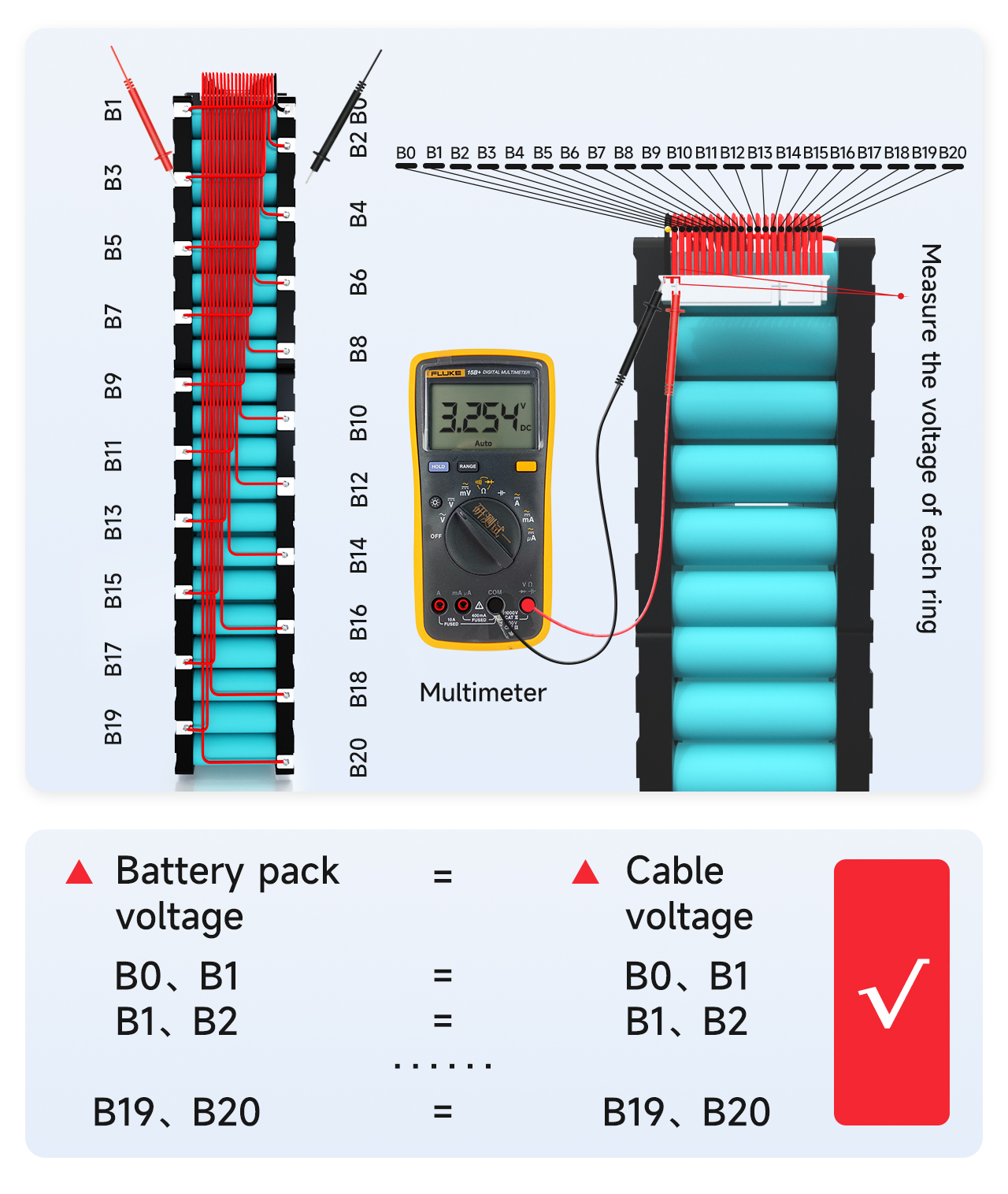

Sukatin ang boltahe sa pagitan ng mga katabing mga cable na may isang multimeter upang kumpirmahin na ang tamang boltahe ay nakolekta ng mga cable.
1. Sukatin kung ang boltahe ng cable B0 hanggang B1 ay katumbas ng boltahe ng pack ng baterya B0 hanggang B1. Kung ito ay pantay, pinapatunayan na tama ang koleksyon ng boltahe. Kung hindi, pinatunayan nito na ang linya ng koleksyon ay mahina na hinang, at ang cable ay kailangang muling welded. Sa pamamagitan ng pagkakatulad, sukatin kung ang mga boltahe ng iba pang mga string ay nakolekta nang tama.
2. Ang pagkakaiba ng boltahe ng bawat string ay hindi dapat lumampas sa 1V. Kung lumampas ito sa 1V, nangangahulugan ito na may problema sa mga kable, at kailangan mong ulitin ang nakaraang hakbang para sa pagtuklas.
Ⅴ. Pagtuklas ng kalidad ng board ng proteksyon
! Laging tiyakin na ang tamang boltahe ay napansin bago mag -plug sa board ng proteksyon!

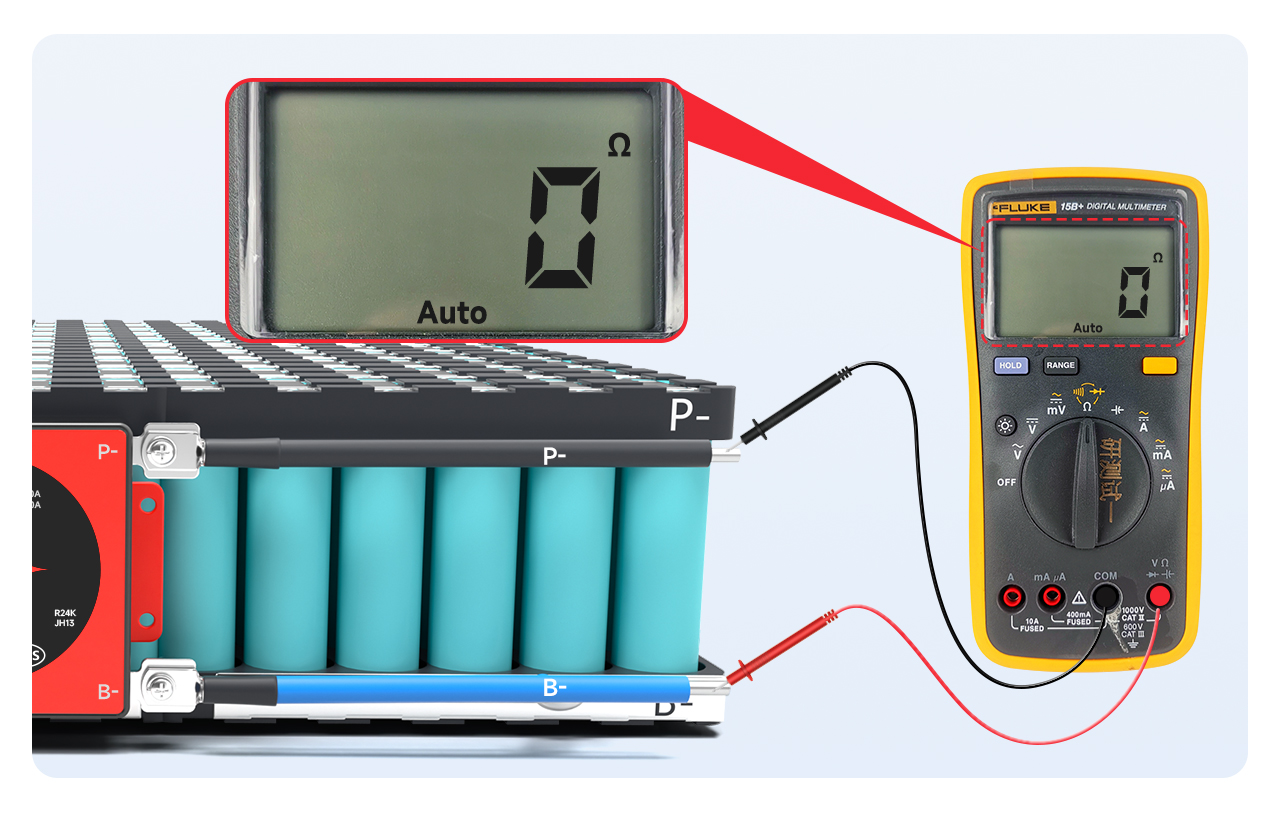

Ayusin ang multimeter sa antas ng panloob na paglaban at sukatin ang panloob na pagtutol sa pagitan ng B- at P-. Kung ang panloob na pagtutol ay konektado, pinapatunayan nito na ang proteksyon board ay mabuti.
Tandaan: Maaari mong hatulan ang pagpapadaloy sa pamamagitan ng pagtingin sa panloob na halaga ng paglaban. Ang panloob na halaga ng paglaban ay 0Ω, na nangangahulugang pagpapadaloy. Dahil sa pagkakamali ng multimeter, sa pangkalahatan mas mababa sa 10Ω ay nangangahulugang pagpapadaloy; Maaari mo ring ayusin ang multimeter sa buzzer. Ang isang tunog ng beeping ay maaaring marinig.
PAUNAWA:
1. Ang proteksiyon na board na may malambot na switch ay kailangang bigyang pansin ang pagpapadaloy ng switch kapag sarado ang switch.
2. Kung hindi isinasagawa ang board ng proteksyon, mangyaring itigil ang susunod na hakbang at makipag -ugnay sa mga kawani ng benta para sa pagproseso.
Ⅵ. Ikonekta ang linya ng output

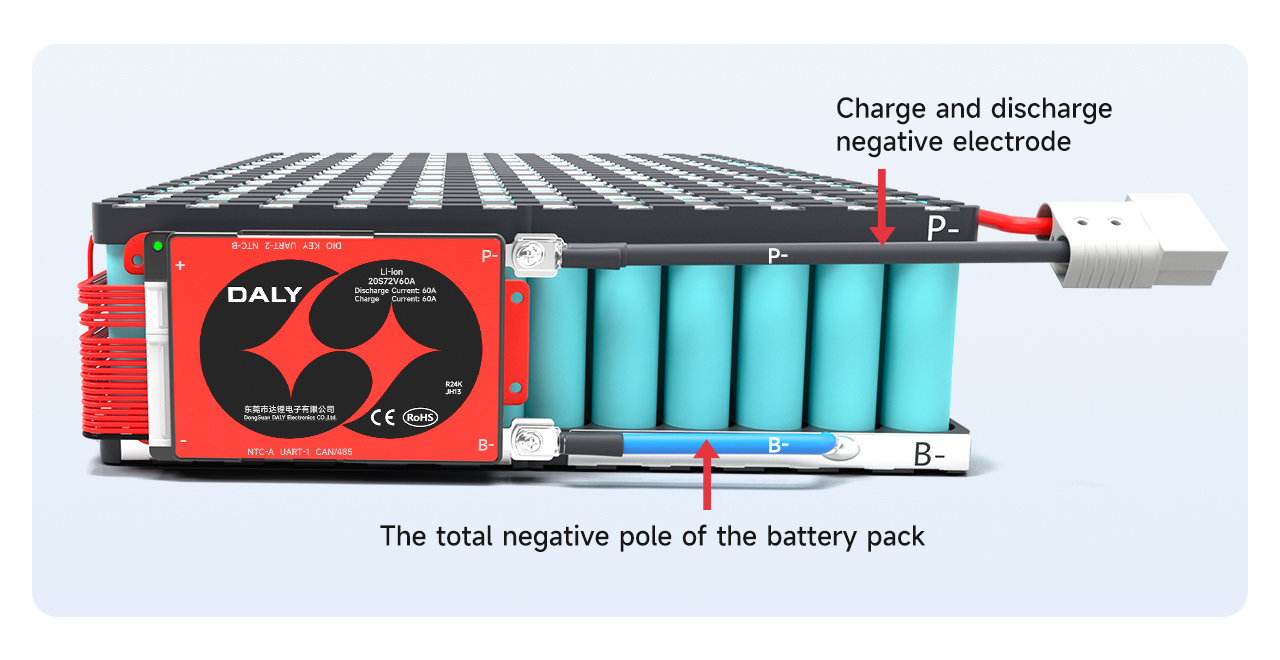

Matapos matiyak na normal ang board ng proteksyon, ibenta ang asul na B-wire sa board ng proteksyon sa kabuuang negatibong B- ng pack ng baterya. Ang p-line sa board ng proteksyon ay ibinebenta sa negatibong poste ng singil at paglabas.
Pagkatapos ng hinang, suriin kung ang boltahe ng overprotection board ay naaayon sa boltahe ng baterya.

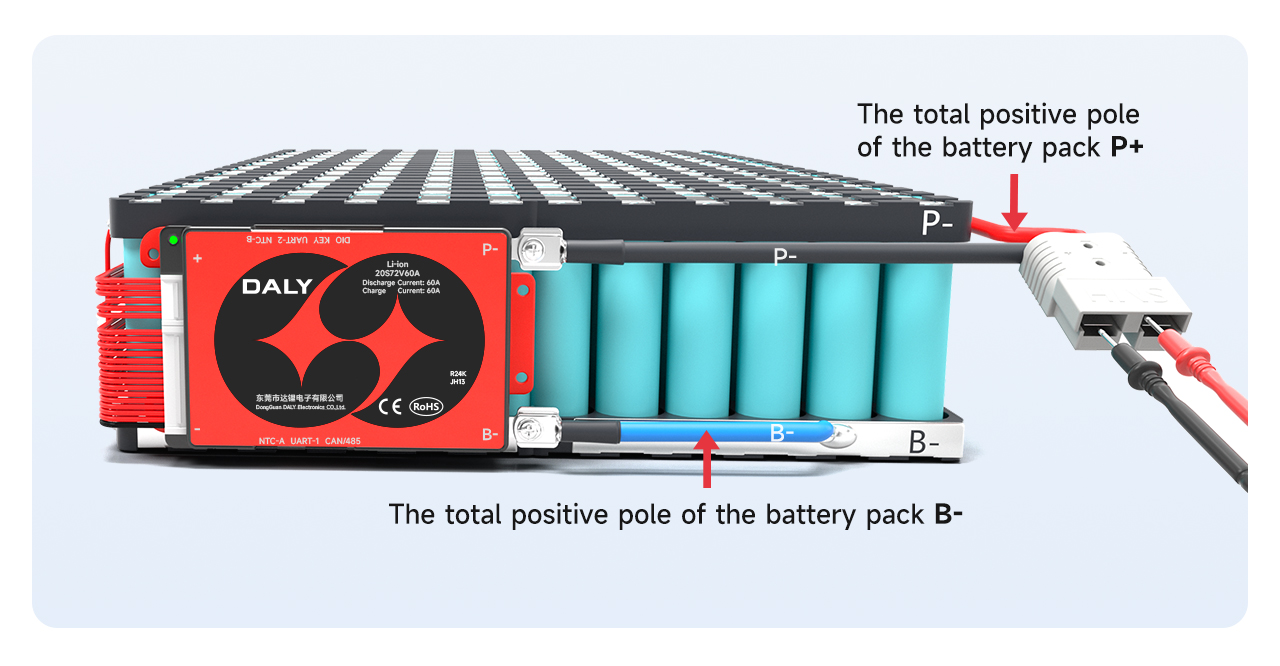

Tiktik ang over-board boltahe: (b-, p+) boltahe = (p-, p+) boltahe
Ang positibong poste ng singilin at paglabas ay direktang konektado sa kabuuang positibong poste ng pack ng baterya.
Tandaan: Ang singilin port at paglabas port ng split protection board ay pinaghiwalay, at ang labis na C-line (karaniwang ipinahiwatig ng dilaw) ay kailangang konektado sa negatibong poste ng charger; Ang p-line ay konektado sa negatibong poste ng paglabas.

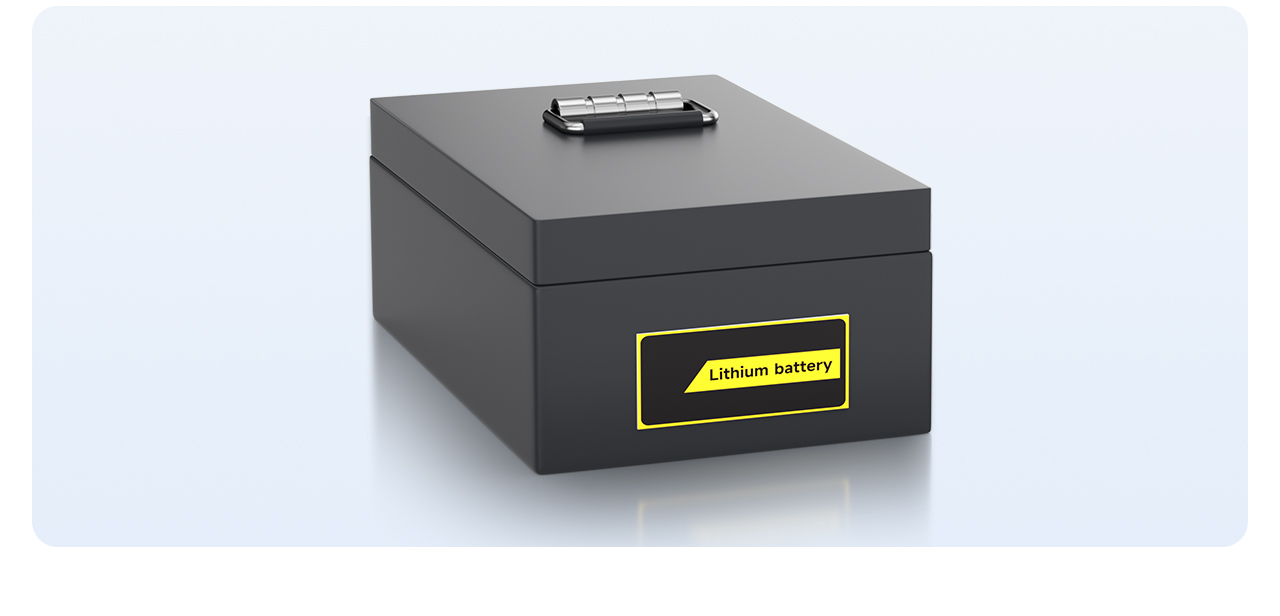

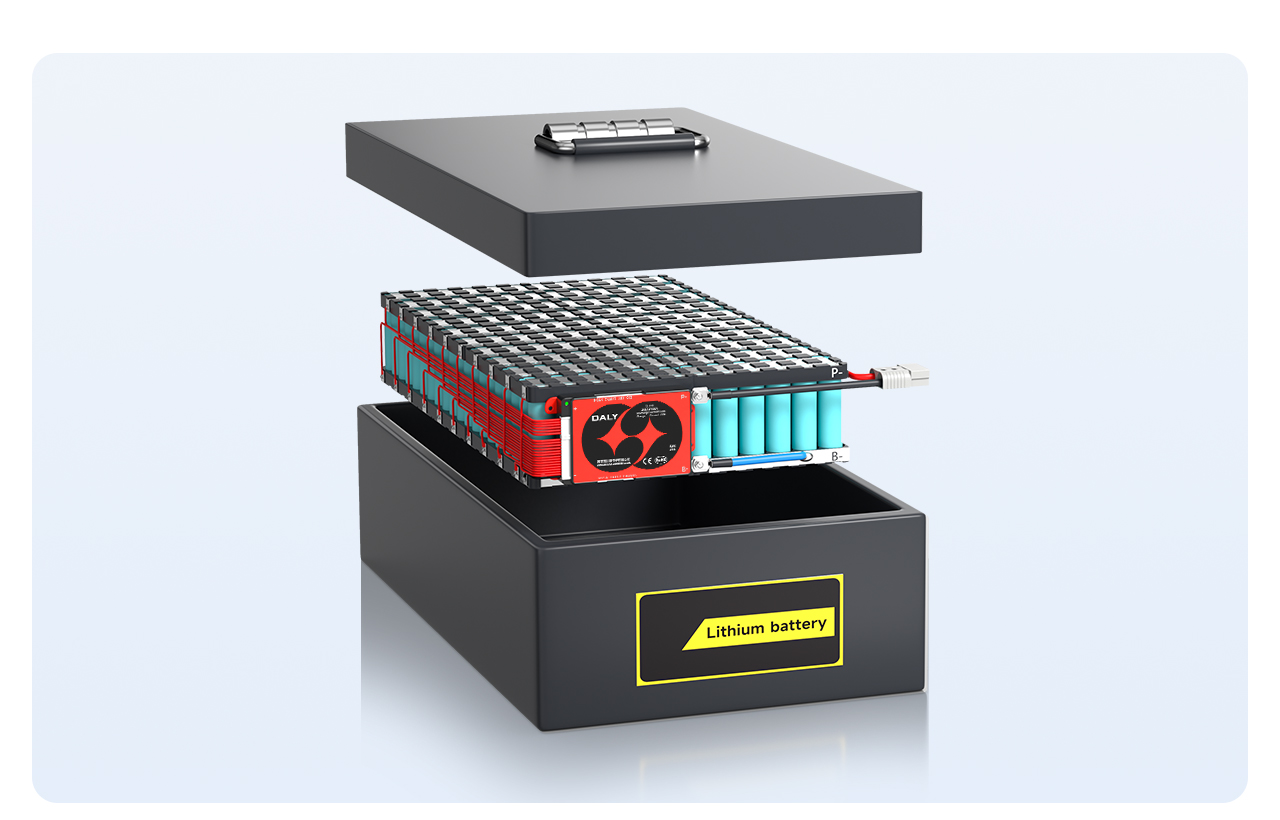

Sa wakas, ilagay ang pack ng baterya sa loob ng kahon ng baterya, at ang isang tapos na pack ng baterya ay tipunin
